표준 성능과 Smart Chart를 나눠 봅니다
공식 작업범위도에는 표준 조건과 Smart Chart 조건이 함께 제시됩니다. 범위가 더 넓게 표시된 선을 모든 선회 방향에 적용해서는 안 됩니다.
이 페이지의 하중표 발췌는 최대 전개 7.8m의 표준 붐 조건입니다. Smart Chart 운용은 지정된 영역과 해당 표의 조건을 별도로 확인해야 합니다.
러프터 크레인 / TECHNICAL GUIDE
70톤 크레인
제원표
TADANO GR-700N-3 / CREVO700 G5
44m 메인 붐, 최대 17.7m 지브를 갖춘 CREVO700 G5 70톤급입니다.
제조사 모델 기준 · 실제 투입 장비는 상담 시 확인
TADANO / GR-700N-3 / CREVO700 G5제조사 공개 자료
01 / KEY SPECIFICATIONS
GR-700N-3 / CREVO700 G5 주요 제원
| 최대 정격총하중 | 70t × 2.1m9.8m 붐·8줄 걸이×2·35t 후크×2 및 중량물 장치 조건 |
|---|---|
| 메인 붐 | 9.8~44.0m / 6단붐 구성별 성능표 적용 |
| 풀오토 지브 | 8.4~17.7m / 3단지브 및 운용 모드별 조건 확인 |
| 붐 최대 지상양정 | 45.2m도달 높이는 허용 중량과 별도 |
| 지브 최대 지상양정 | 63.0m지브 구성의 도달 높이 |
| 주행 길이 | 12,765mme-PACK 없는 기본 사양 |
| 주행 폭 | 2,780mm차량 주행 상태의 치수 |
| 주행 높이 | 3,750mm공식 도면 및 실제 옵션 대조 |
| 차량 총중량 | 41,295kg공식 제품 소개의 사양값 |
| 최대 아웃트리거 폭 | 7.8m받침판 외측 치수와 구분 |
공식 자료 확인일: 2026-09-25. 단위와 적용 구성은 제조사 원문을 우선합니다.
안전한 장비 선정은 정격하중표와 현장 검토가 함께 필요합니다.
70t 최대값의 전용 후크·중량물 장치 조건을 일반 작업에 혼용하지 않습니다.
Smart Chart의 지정 영역을 전 방향 허용 성능으로 해석하지 않습니다.
e-PACK 유무에 따른 치수와 하중표를 구분해야 합니다.
모델 예시이며 동일 사양 장비의 보유나 즉시 배차를 보장하지 않습니다.
02 / DRAWINGS & WORKING RANGE
도면으로 확인하는 설치 조건
이미지를 누르면 원본으로 확대됩니다. 표의 작은 숫자는 PDF 원문에서도 확인하세요.

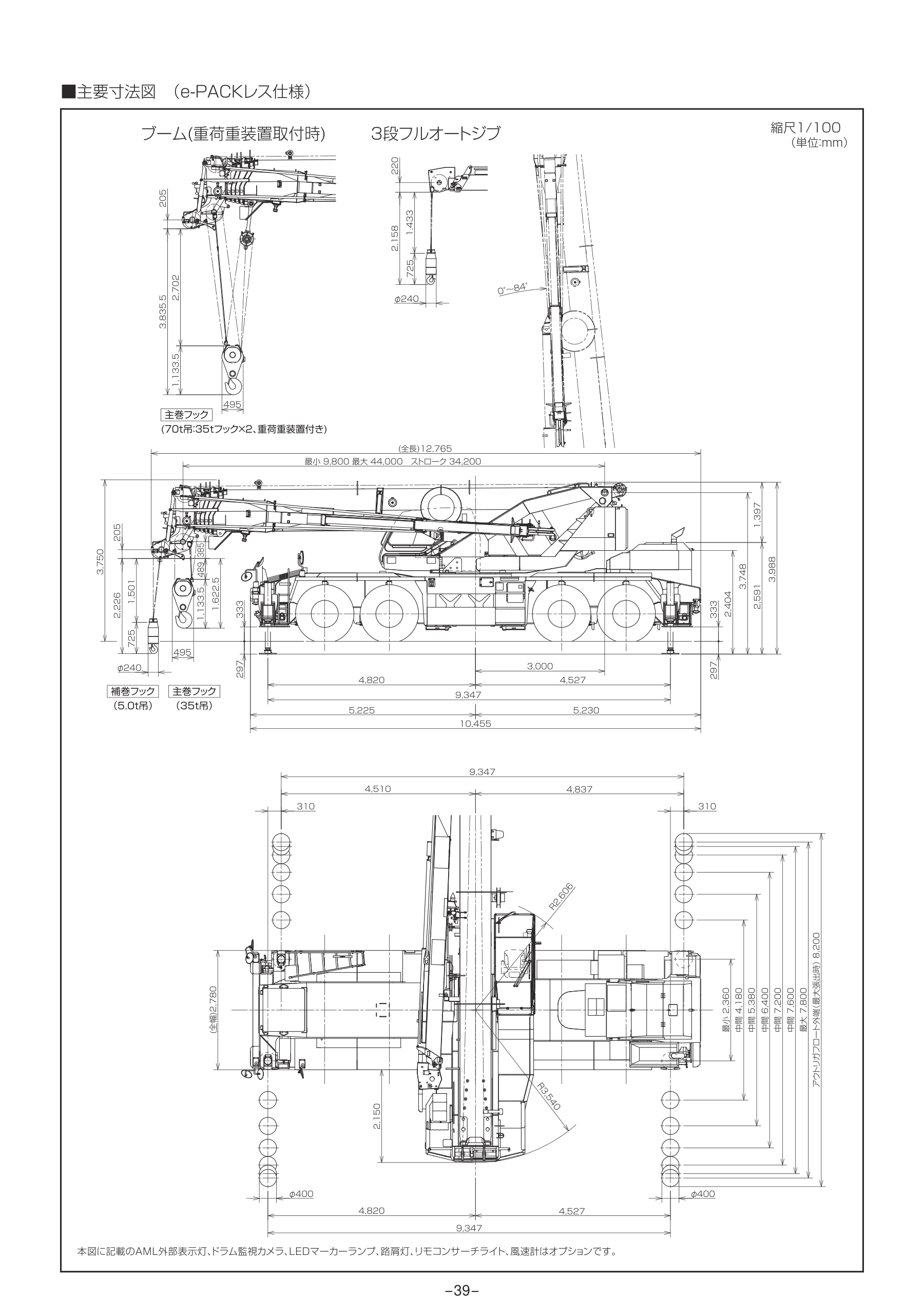

01 · GR-700N-3 e-PACK 없는 사양 주요 치수도원본 확대 ↗
출처: TADANO 공식 자료 ↗

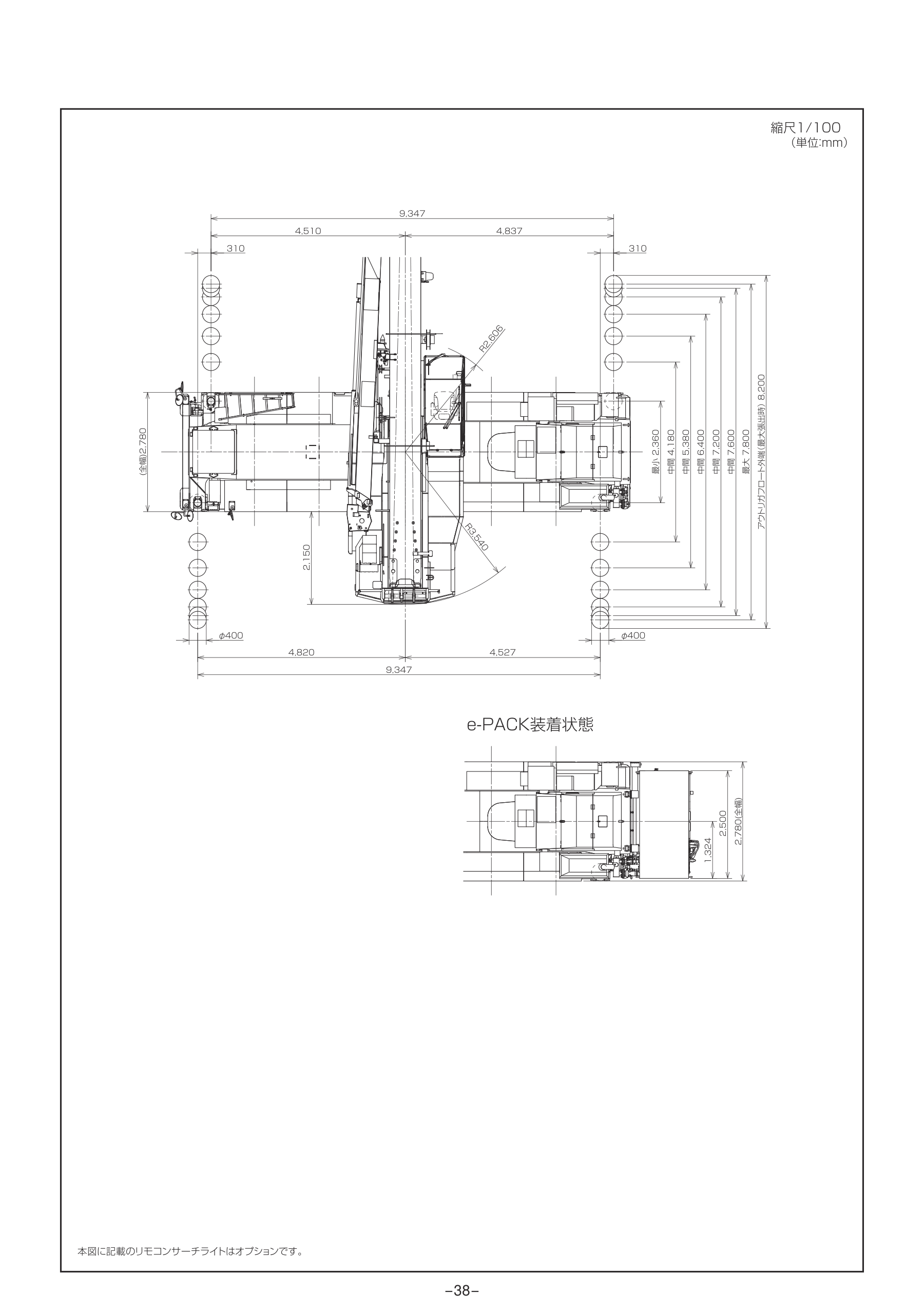

02 · GR-700N-3 e-PACK 사양 평면도와 아웃트리거 외측 치수원본 확대 ↗
출처: TADANO 공식 자료 ↗

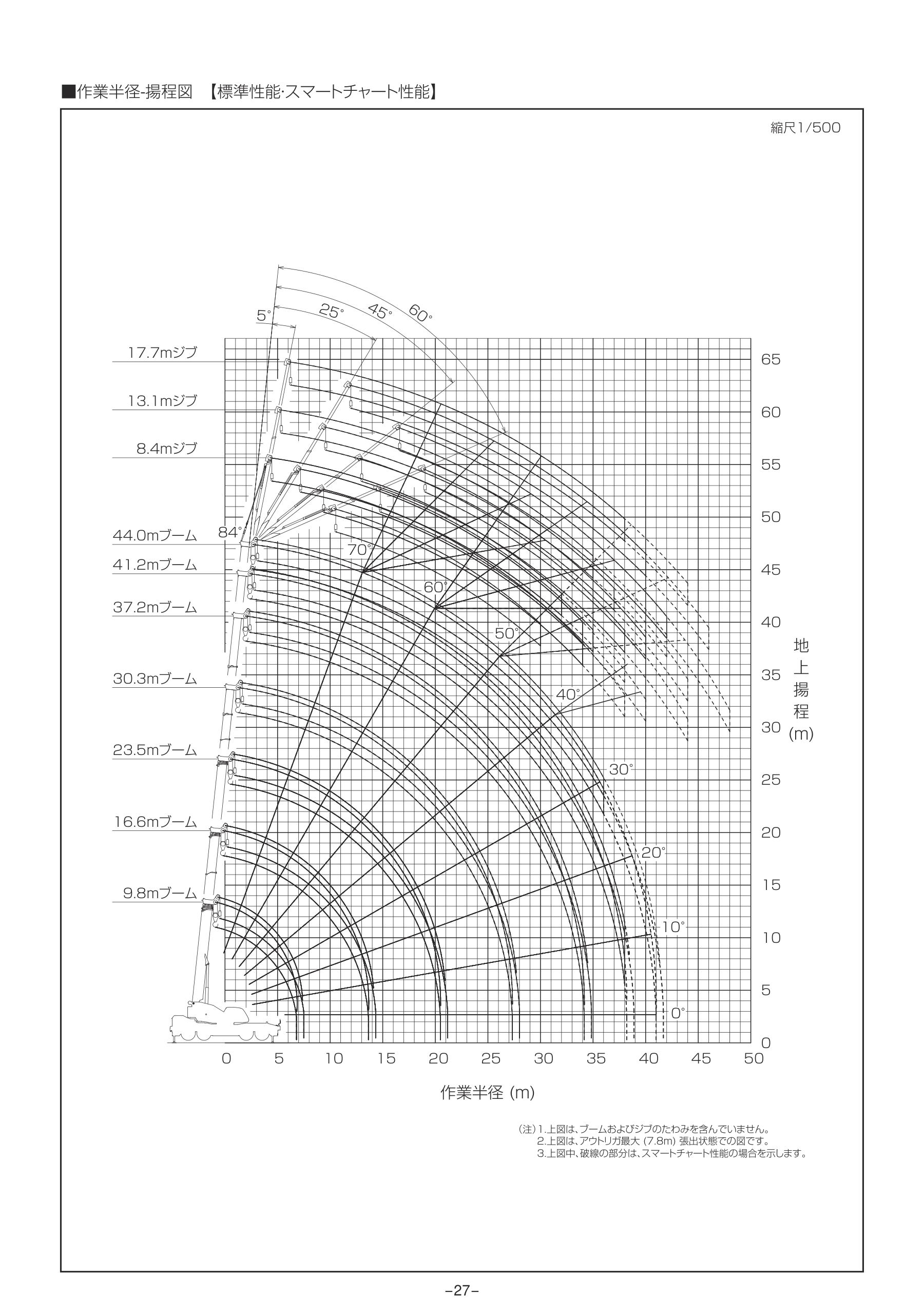

03 · GR-700N-3 표준 및 Smart Chart 작업반경 양정도원본 확대 ↗
출처: TADANO 공식 자료 ↗

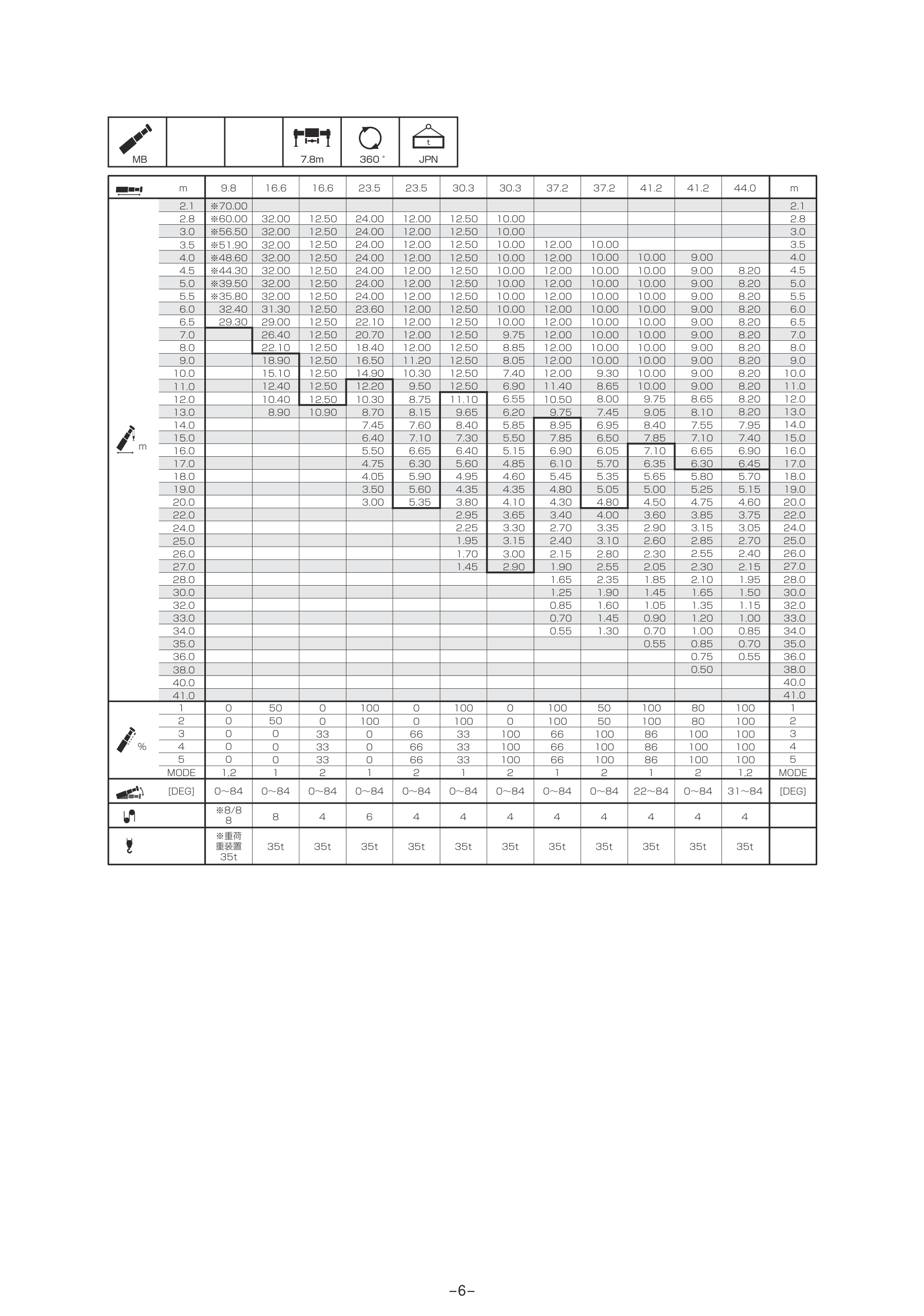

04 · GR-700N-3 최대 펼침 표준 붐 정격총하중표와 모드별 조건원본 확대 ↗
출처: TADANO 공식 자료 ↗
03 / FIELD PLANNING
현장에서는 이렇게 확인합니다.
e-PACK 유무에 따라 외형이 달라집니다
차체 측면도는 e-PACK이 없는 사양을, 함께 실은 평면도는 e-PACK 사양을 보여 줍니다. 서로 다른 구성의 치수를 한 차량의 치수처럼 합쳐 읽지 마세요.
기본 주행 길이는 12,765mm입니다. 추가 장치가 있는 차량은 현장 진입과 후방 여유를 실제 구성의 도면으로 다시 확인해야 합니다.
70톤 최대값에는 전용 조건이 있습니다
최대 정격 70t은 반경 2.1m의 특정 중량물 인양 구성입니다. 35t 후크 두 개와 지정된 중량물 장치 등 원문 조건을 확인해야 합니다.
일반 후크 구성이나 긴 붐 작업에도 70t을 그대로 적용할 수 있다는 뜻이 아닙니다. 인양할 물체와 작업 방식이 정해진 뒤 실제 적용 표를 선정합니다.
높이 작업은 설치와 공급 순서까지
붐 최대 양정은 45.2m, 지브 구성은 63.0m입니다. 자재를 어디에 적치하고 어떤 순서로 올릴지에 따라 가장 불리한 반경이 달라질 수 있습니다.
대형 철골이나 설비 반입은 운반 차량의 대기 위치, 회차 공간, 착지 구역의 작업 동선을 함께 그려 보는 것이 좋습니다. 장비 제원은 이 현장 계획을 검토하는 자료로 사용합니다.
04 / ORIGINAL DOCUMENTS
제조사 공식 PDF
저장한 자료와 실제 장비의 모델·사양·개정판이 일치하는지 확인하세요. 아래 출처 링크에서 제조사 최신 자료도 비교할 수 있습니다.
05 / QUESTIONS
상담 전 자주 묻는 질문
Smart Chart의 범위를 전 방향에서 쓸 수 있나요?
아닙니다. 지정된 작업 영역과 장비 설정을 전제로 합니다. 표준 성능표와 Smart Chart용 조건을 구분해야 합니다.
두 치수 그림의 차체 구성이 왜 다른가요?
e-PACK 장착 여부가 다른 공식 도면을 나란히 제시했습니다. 실제 차량의 옵션과 같은 도면을 골라 설치 및 진입 공간을 확인해야 합니다.
70톤 자재라면 일반 후크로 작업할 수 있나요?
최대 정격의 인양 구성은 별도 조건을 갖습니다. 후크 수, 줄 걸이, 중량물 장치와 작업반경을 제조사 원문 및 실제 차량 기준으로 확인해야 합니다.
