진입 길이부터 정차 방향까지
8,310mm의 주행 길이와 2,200mm의 폭은 차량 이동 경로를 살피는 출발점입니다. 현장 입구에 들어온 뒤 작업 방향으로 차체를 놓을 수 있는지도 함께 확인해야 합니다.
상부 배관이나 출입문이 있으면 높이 3,150mm에 현장 여유를 더해 검토합니다. 제원상 높이와 실제 통과 가능 여부는 같은 판단이 아닙니다.
러프터 크레인 / TECHNICAL GUIDE
16톤 크레인
제원표
TADANO GR-160N-5 / CREVO160 G5
28m의 6단 메인 붐을 갖춘 타다노 CREVO160 G5 16톤급 모델입니다.
제조사 모델 기준 · 실제 투입 장비는 상담 시 확인
TADANO / GR-160N-5 / CREVO160 G5제조사 공개 자료
01 / KEY SPECIFICATIONS
GR-160N-5 / CREVO160 G5 주요 제원
| 최대 정격총하중 | 16t × 3.0m6.5m 붐·6줄 걸이 조건 |
|---|---|
| 기본 붐 조건 | 6.5m 붐·6줄 걸이최대 정격의 붐·줄 걸이 조건 |
| 메인 붐 | 6.5~28.0m / 6단붐 길이별 하중표 확인 |
| 파워 틸트 지브 | 4.5m / 6.9m지브 사용 조건 별도 확인 |
| 주행 길이 | 8,310mm주행 상태 도면 기준 |
| 주행 폭 | 2,200mm설치 점유 폭과 다름 |
| 주행 높이 | 3,150mm실제 차량 옵션과 대조 |
| 차량 총중량 | 19,795kg제조사 공식 사양값 |
| 최대 아웃트리거 폭 | 5.2mH형·X형의 적용 조건 구분 |
| 최대 지상양정 | 붐 28.9m / 지브 35.8m최대 정격과 동시에 적용하지 않음 |
공식 자료 확인일: 2026-09-25. 단위와 적용 구성은 제조사 원문을 우선합니다.
안전한 장비 선정은 정격하중표와 현장 검토가 함께 필요합니다.
최대 정격 16t은 6.5m 붐·반경 3.0m·6줄 걸이 조건입니다.
H형과 X형 지지대의 최소 전개 및 성능을 혼용하지 않습니다.
도달 범위도는 허용 인양 중량을 대신하지 않습니다.
공식 모델 예시이며 특정 차량 보유나 확정 배차의 안내가 아닙니다.
02 / DRAWINGS & WORKING RANGE
도면으로 확인하는 설치 조건
이미지를 누르면 원본으로 확대됩니다. 표의 작은 숫자는 PDF 원문에서도 확인하세요.

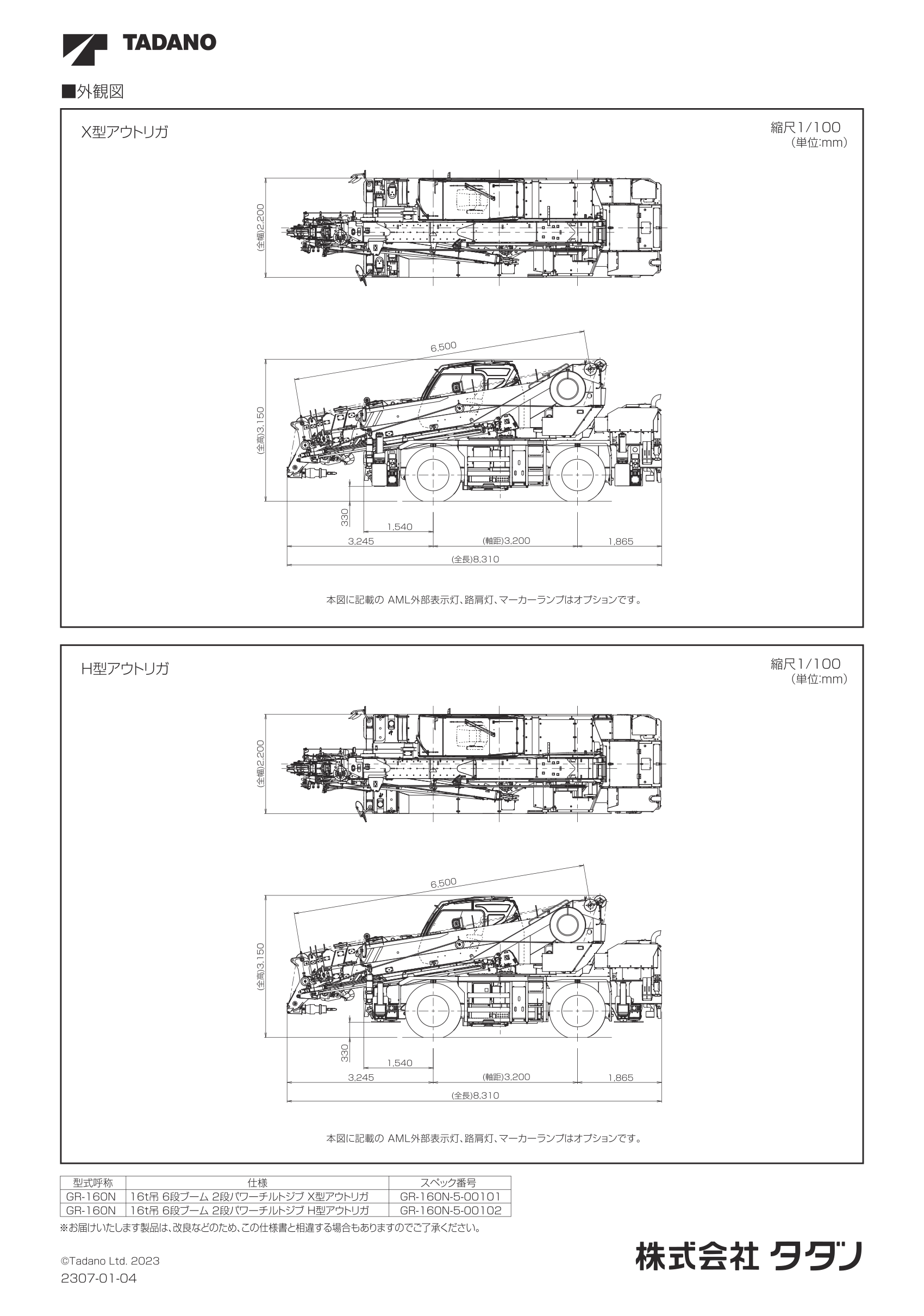

01 · GR-160N G5 주행 길이·폭·높이 외관도원본 확대 ↗
출처: TADANO 공식 자료 ↗

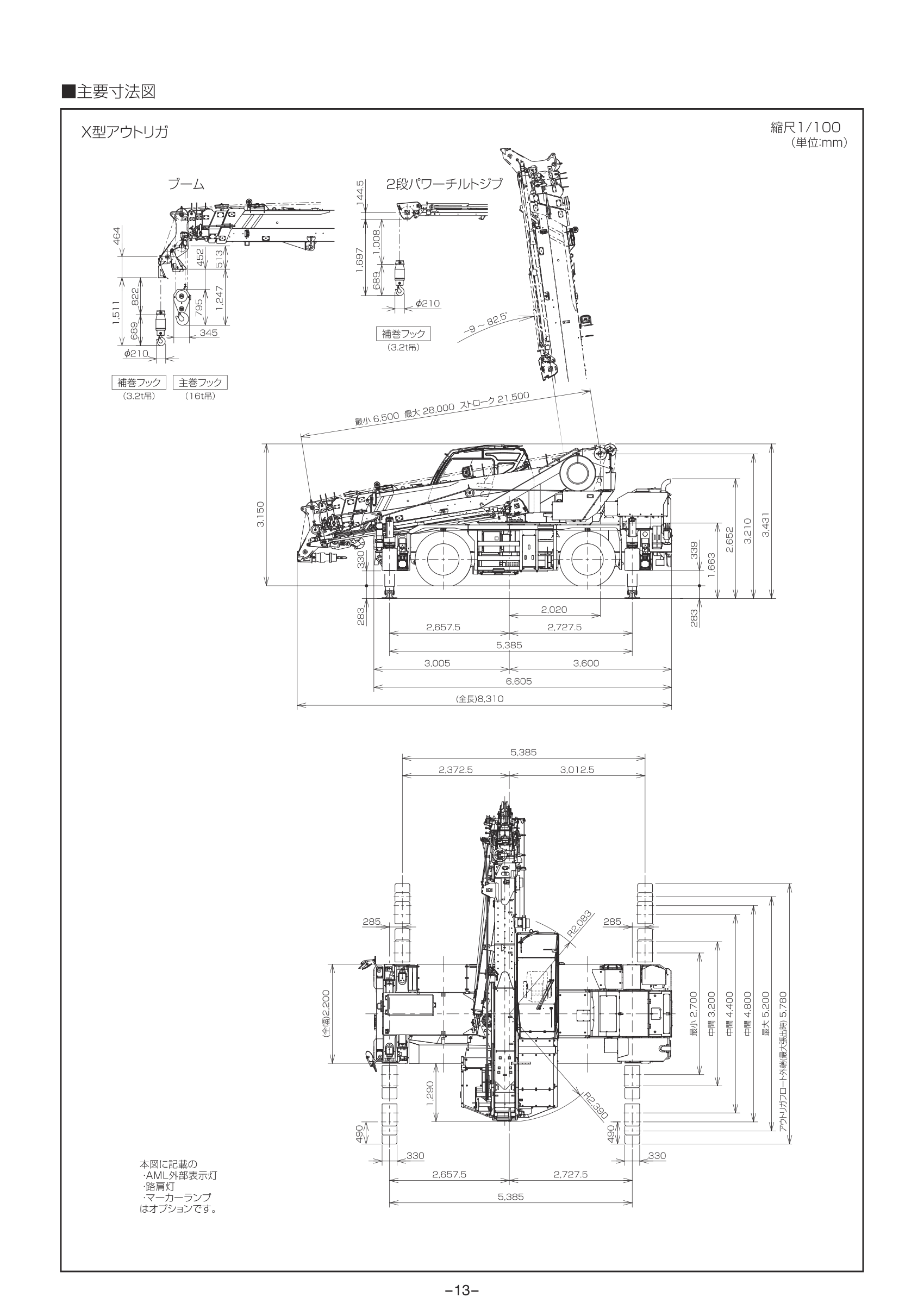

02 · GR-160N G5 X형 아웃트리거 측면·평면 치수도원본 확대 ↗
출처: TADANO 공식 자료 ↗

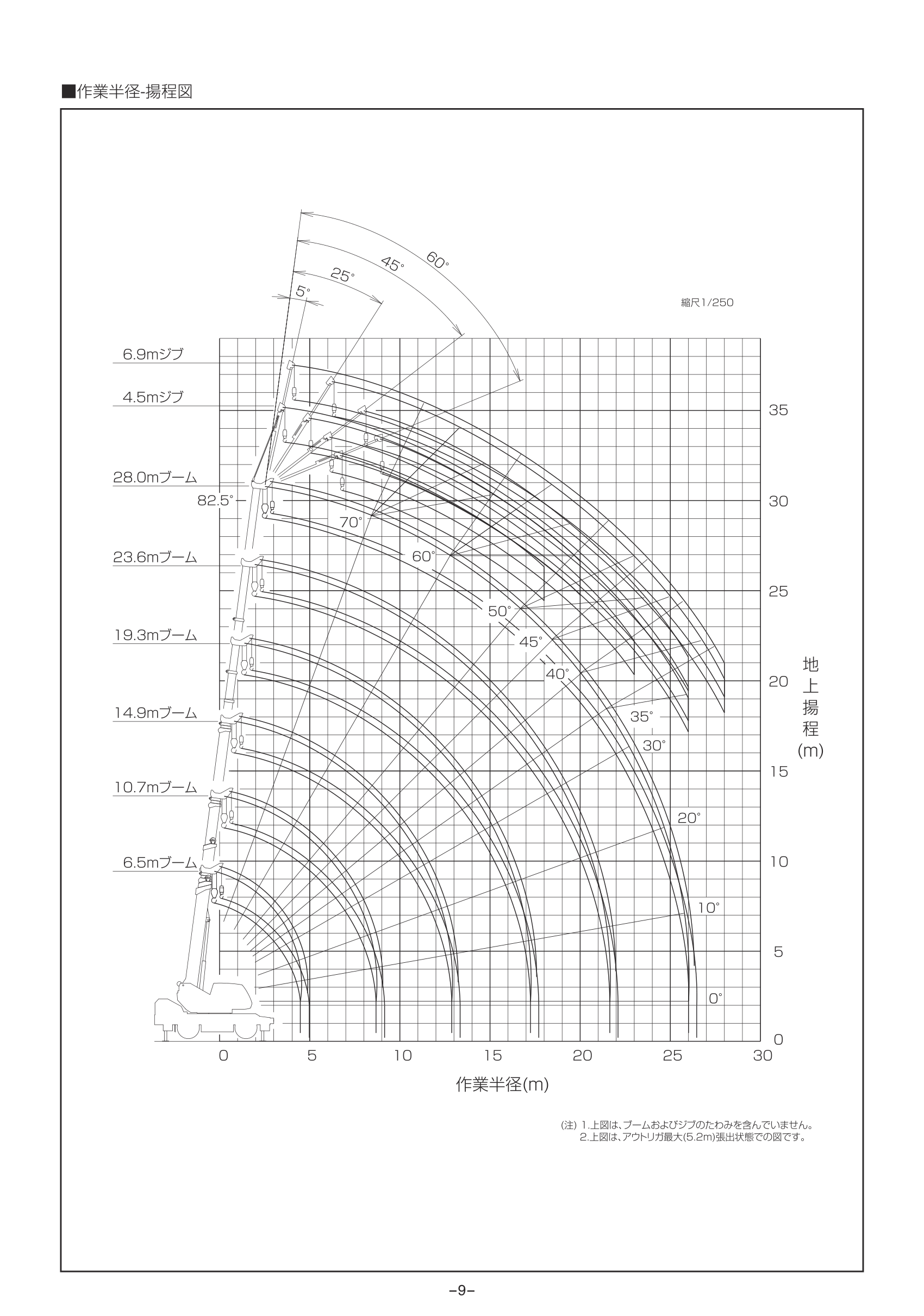

03 · GR-160N G5 최대 전개 5.2m 작업반경·양정도원본 확대 ↗
출처: TADANO 공식 자료 ↗

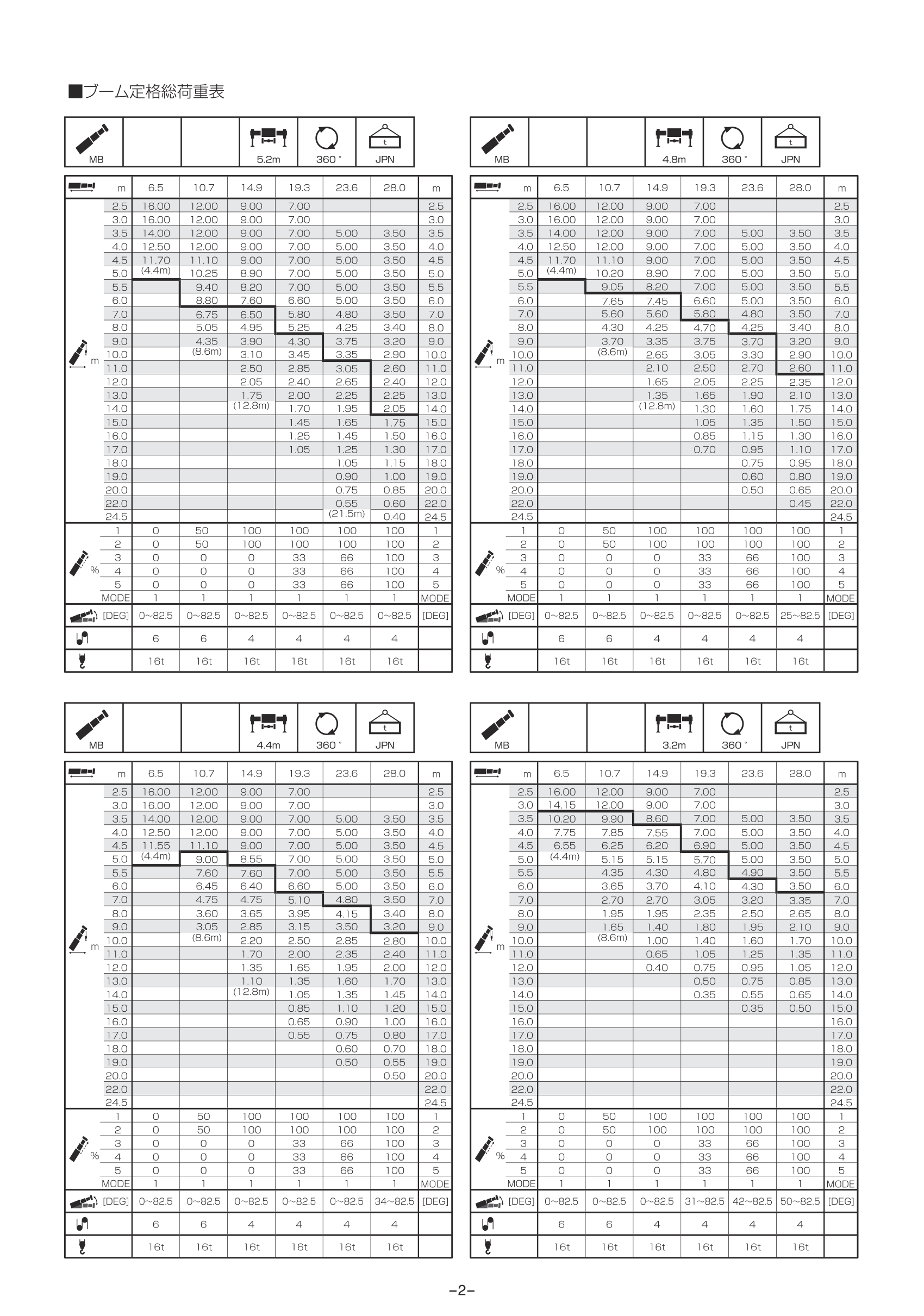

04 · GR-160N G5 아웃트리거 전개 폭별 메인 붐 하중표원본 확대 ↗
출처: TADANO 공식 자료 ↗
03 / FIELD PLANNING
현장에서는 이렇게 확인합니다.
28m 붐과 지브의 쓰임을 나눕니다
메인 붐은 6.5~28.0m이며, 파워 틸트 지브는 4.5m와 6.9m 구성을 사용합니다. 높은 위치의 작업이라도 먼저 메인 붐으로 가능한지 검토한 뒤 지브 조건을 비교합니다.
지브를 더한 최대 지상양정 35.8m는 높이 지표입니다. 외벽 이격 거리, 필요한 작업반경, 인양물 중량을 함께 넣어야 실제 작업 조건을 정할 수 있습니다.
지지대는 현장에 맞춰 표를 선택합니다
공식 자료에는 H형과 X형의 치수 및 전개 폭별 성능이 제시됩니다. 최대 전개 5.2m 도면만 보고 좁은 설치 구간의 허용 하중까지 판단하면 안 됩니다.
받침 위치가 지하 구조물이나 되메운 부분과 겹치는지도 확인 대상입니다. 설치 공간의 폭과 바닥이 하중을 지지할 수 있는지는 별도의 검토입니다.
옥상 자재는 도달 위치와 중량을 함께
실외기나 창호 자재를 올리는 계획은 차량 중심에서 실제 놓을 자리까지의 거리로 시작합니다. 도로 가장자리와 건물 외벽 사이 거리만으로 작업반경을 대신할 수 없습니다.
작업범위도에서 목표 위치를 찾은 다음 같은 붐·전개 조건의 하중표를 확인합니다. 인양용구의 무게와 후크 조건도 원문 주기에 맞춰 계산해야 합니다.
04 / ORIGINAL DOCUMENTS
제조사 공식 PDF
저장한 자료와 실제 장비의 모델·사양·개정판이 일치하는지 확인하세요. 아래 출처 링크에서 제조사 최신 자료도 비교할 수 있습니다.
05 / QUESTIONS
상담 전 자주 묻는 질문
GR-160N이라는 이름이면 모두 G5인가요?
이 페이지는 GR-160N-5, CREVO160 G5 자료입니다. 같은 계열 이름이라도 세부 형식과 세대가 다르면 해당 차량의 성능표를 확인해야 합니다.
최대 양정 35.8m에서 16톤을 들 수 있나요?
아닙니다. 16t 최대 정격은 6.5m 붐과 반경 3.0m 조건입니다. 지브를 사용하는 높이 작업에는 별도 하중표가 적용됩니다.
상담할 때 어느 거리를 알려 주면 되나요?
차량을 세울 후보 위치, 인양물 출발점과 착지점, 높이, 자재 및 용구 중량을 함께 알려 주면 현장 조건을 비교하기 쉽습니다.
