작은 차체와 설치 폭은 별개입니다
주행 폭 1,995mm는 이동 상태의 차체 치수입니다. 건물 사이를 통과할 수 있어도 작업 위치에서 아웃트리거를 펼칠 공간은 별도로 필요합니다.
최대 전개 폭은 4.75m입니다. 골목 입구, 회전 지점, 지지대가 놓일 바닥을 서로 다른 확인 항목으로 잡아야 합니다.
러프터 크레인 / TECHNICAL GUIDE
13톤 크레인
제원표
KATO MR-130RfII
폭 1,995mm의 차체와 24m 메인 붐을 갖춘 카토 13톤급 모델입니다.
제조사 모델 기준 · 실제 투입 장비는 상담 시 확인
KATO / MR-130RfII제조사 공개 자료
01 / KEY SPECIFICATIONS
MR-130RfII 주요 제원
| 최대 정격총하중 | 13t × 1.7m5.3m 붐·8줄 걸이의 지정 조건 |
|---|---|
| 기본 붐 조건 | 5.3m 붐·8줄 걸이최대 정격에 해당하는 붐·줄 걸이 조건 |
| 붐 길이 | 5.3~24.0m / 6단길이별 하중표를 각각 확인 |
| 파워 지브 | 3.65m / 5.6m지브 구성별 성능표 적용 |
| 주행 길이 | 7,465mm주행 상태 도면 기준 |
| 주행 폭 | 1,995mm아웃트리거 설치 폭과 다름 |
| 주행 높이 | 2,870mm실제 차량 사양과 대조 |
| 차량 총중량 | 14,045kg제조사 공식 사양값 |
| 최대 아웃트리거 폭 | 4.75mH형·X형 조건을 구분 |
| 최대 지상양정 | 붐 24.8m / 지브 30.4m높이 최대값과 최대 정격은 별도 조건 |
공식 자료 확인일: 2026-09-25. 단위와 적용 구성은 제조사 원문을 우선합니다.
안전한 장비 선정은 정격하중표와 현장 검토가 함께 필요합니다.
최대 정격값은 모든 붐 길이와 작업반경에 공통으로 적용되지 않습니다.
H형·X형 아웃트리거의 적용 표와 설치 치수를 구분해야 합니다.
공식 모델 참고 자료이며 해당 모델의 직접 보유나 상시 배차를 의미하지 않습니다.
02 / DRAWINGS & WORKING RANGE
도면으로 확인하는 설치 조건
이미지를 누르면 원본으로 확대됩니다. 표의 작은 숫자는 PDF 원문에서도 확인하세요.

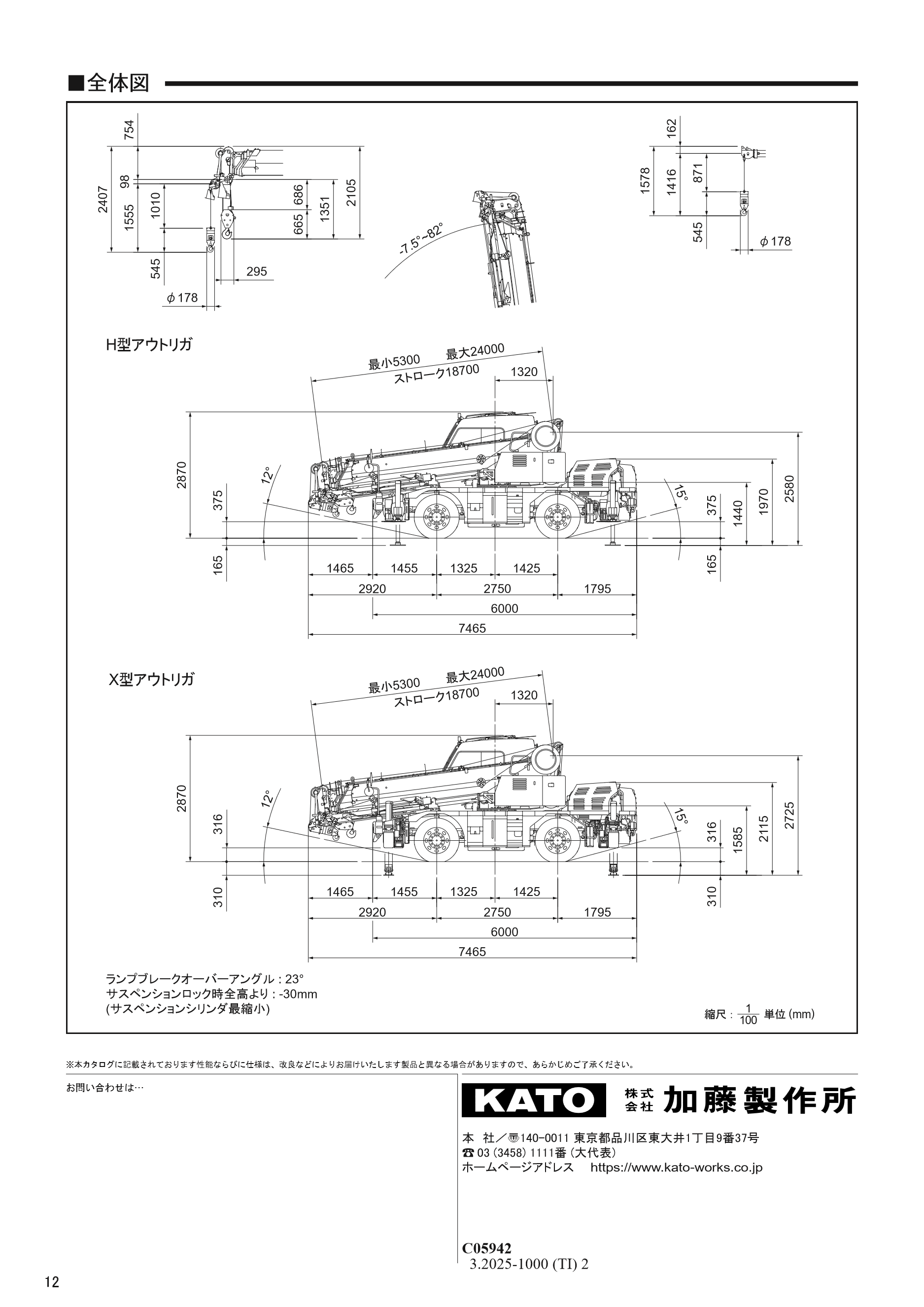

01 · MR-130RfII H형·X형 주행 측면 치수도원본 확대 ↗
출처: KATO 공식 자료 ↗

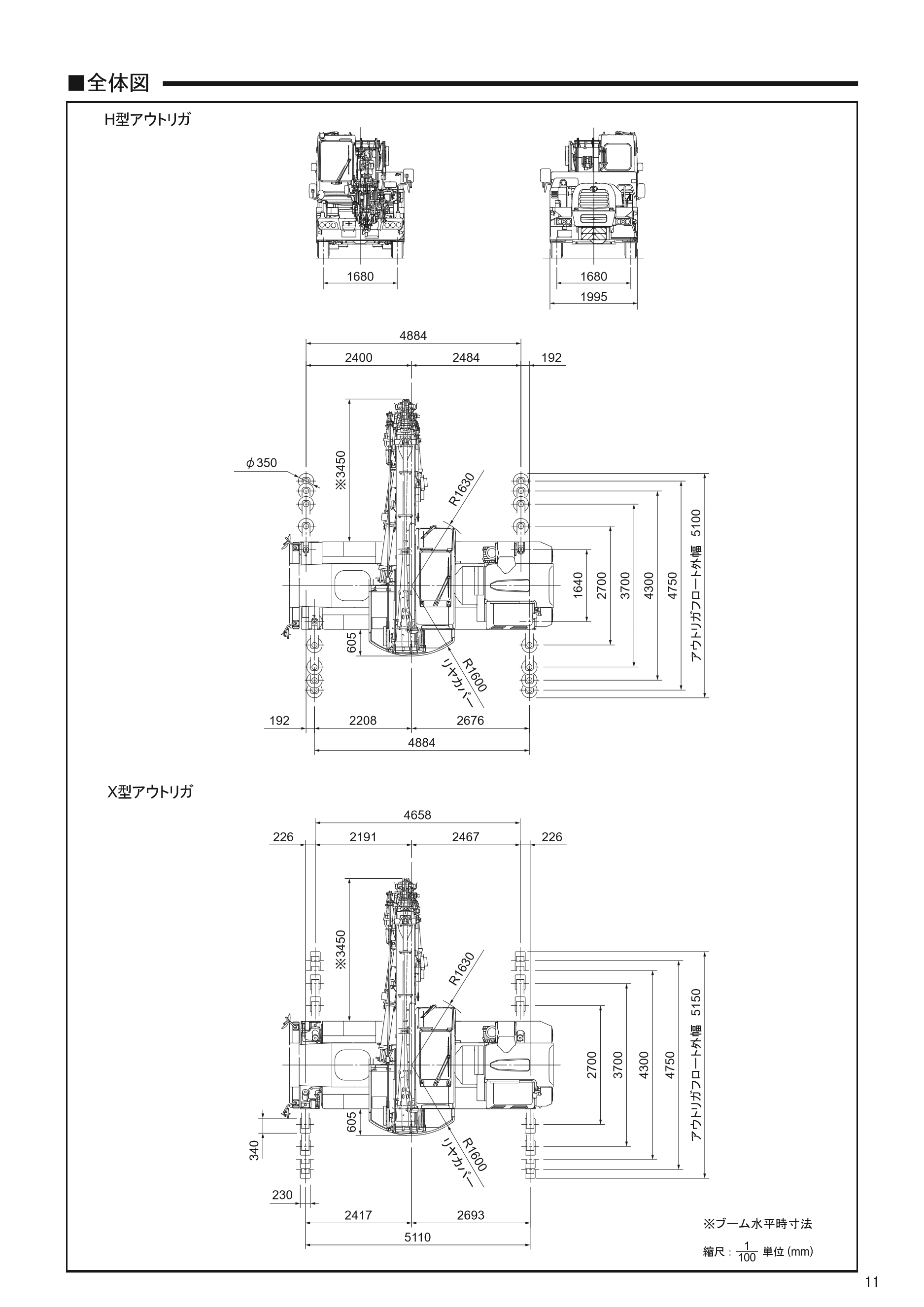

02 · MR-130RfII H형·X형 아웃트리거 평면도원본 확대 ↗
출처: KATO 공식 자료 ↗

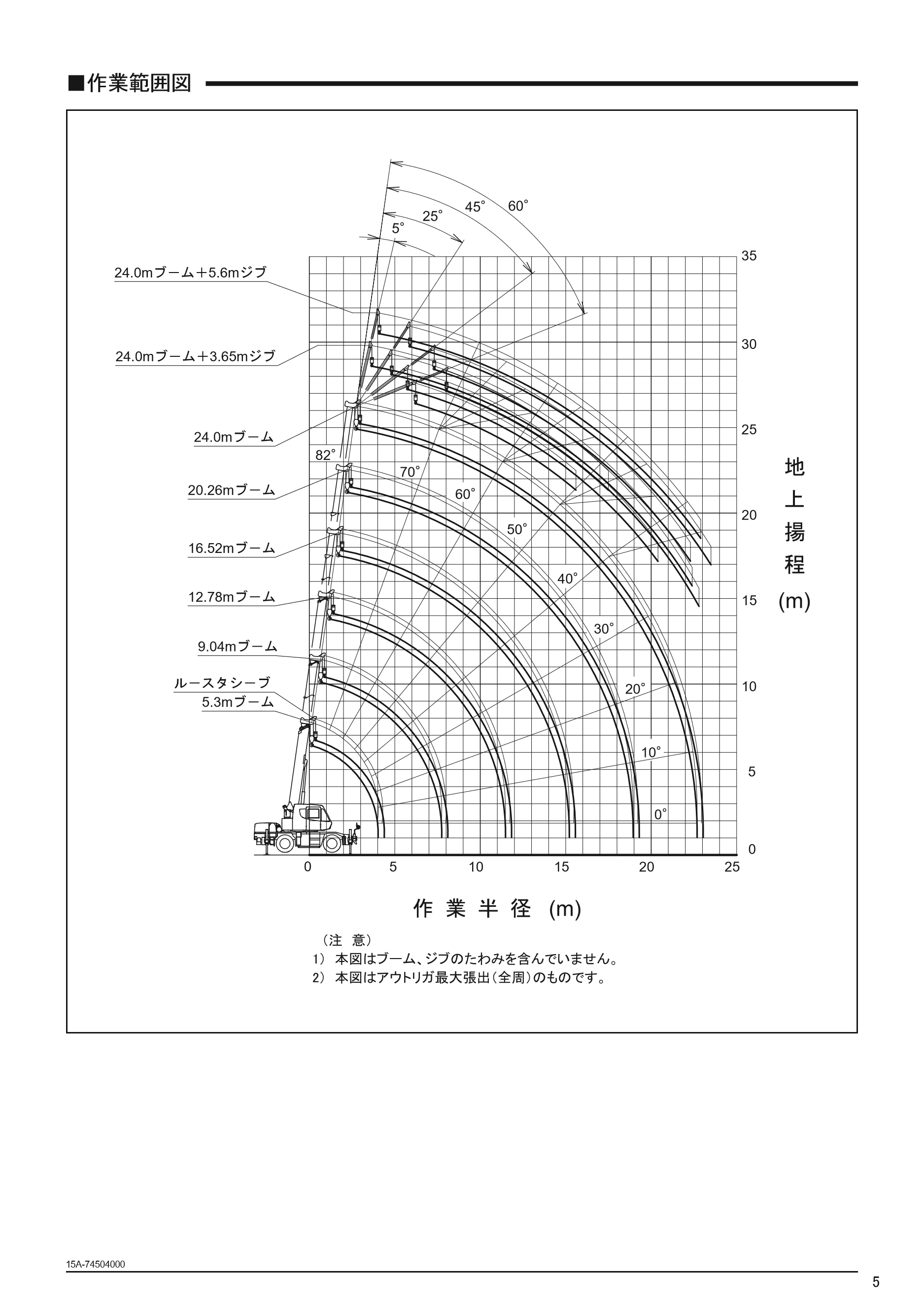

03 · MR-130RfII 공식 붐·지브 작업범위도원본 확대 ↗
출처: KATO 공식 자료 ↗

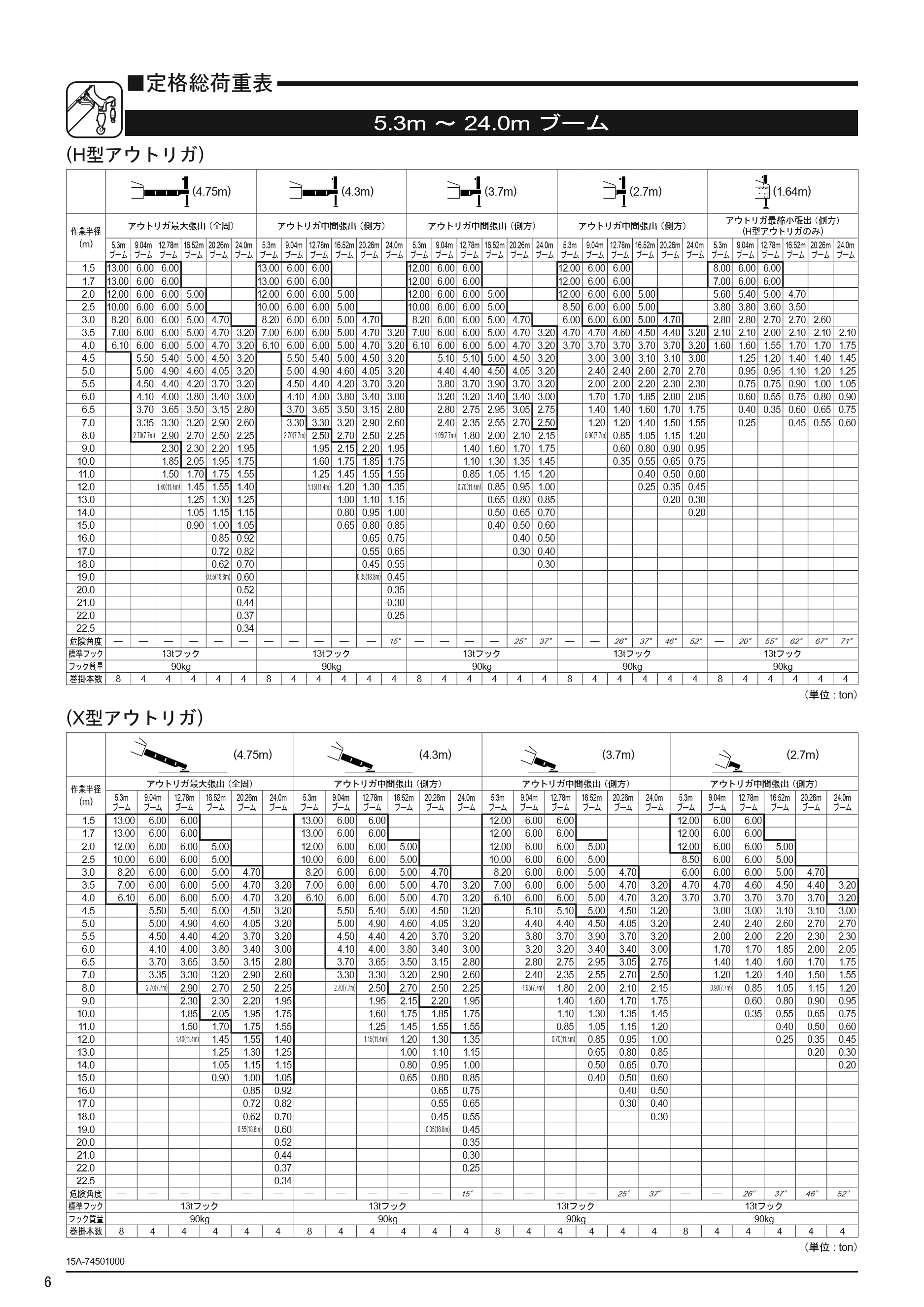

04 · MR-130RfII 아웃트리거 형식별 메인 붐 하중표원본 확대 ↗
출처: KATO 공식 자료 ↗
03 / FIELD PLANNING
현장에서는 이렇게 확인합니다.
H형과 X형 도면을 구분하세요
공식 성능 자료에는 H형과 X형 지지대의 평면도와 치수가 함께 수록됩니다. 배차 차량의 지지대 형식이 어느 쪽인지 먼저 맞춰 보세요.
전개 폭이 같아 보이는 경우에도 적용되는 표와 제한 조건을 확인해야 합니다. 한 형식의 최소 폭이나 하중을 다른 형식에 옮겨 적용하지 않습니다.
24m 붐으로 가능한 작업은 무엇일까요
작업범위도는 붐 길이와 각도에 따른 후크의 도달 위치를 보여 줍니다. 건물 외벽을 넘거나 실외기를 옥상으로 올릴 때는 목표 높이뿐 아니라 장비 중심에서 착지점까지의 수평 거리도 필요합니다.
도달 가능한 위치라고 해서 해당 지점에서 원하는 중량을 들 수 있다는 뜻은 아닙니다. 같은 반경의 정격총하중표를 이어서 확인해야 합니다.
13톤이라는 숫자를 읽는 기준
최대 정격총하중 13t은 작업반경 1.7m, 5.3m 붐, 8줄 걸이 조건의 수치입니다. 후크와 인양용구를 포함하는 방식은 제조사 성능표의 주기를 따릅니다.
모델명 뒤에 M이 붙는 MR-130RfIIM은 별도 사양입니다. 이 페이지의 수치를 이름이 비슷한 다른 모델에 적용하지 마세요.
04 / ORIGINAL DOCUMENTS
제조사 공식 PDF
저장한 자료와 실제 장비의 모델·사양·개정판이 일치하는지 확인하세요. 아래 출처 링크에서 제조사 최신 자료도 비교할 수 있습니다.
05 / QUESTIONS
상담 전 자주 묻는 질문
차량 폭만 확보하면 작업할 수 있나요?
아닙니다. 진입 여유와 별도로 지지대 전개, 지반 지지력, 선회 여유, 붐 주변 장애물을 확인해야 합니다.
13톤 자재를 24m 붐으로 들 수 있나요?
13t은 짧은 붐과 가까운 반경에서 정한 최대값입니다. 24m 붐의 허용 하중은 해당 길이·반경·지지대 조건의 공식 표로 판단합니다.
MR-130RfIIM도 같은 제원인가요?
모델이 다릅니다. 이 자료는 MR-130RfII용이므로 실제 차량 명판과 성능표의 모델명을 일치시켜야 합니다.
