차체 치수와 운반 구성을 함께 확인합니다
LTM 1100-5.3은 5축 올터레인 모델입니다. 폭 2.55m는 공식 자료에 제시된 구성의 값이며 타이어와 운반 사양에 따른 치수 주기를 함께 확인해야 합니다.
진입 가능 여부는 차폭 하나로 정하지 않습니다. 현장 접근 경로, 회전 여유, 장비 및 웨이트의 반입 방식이 함께 검토되어야 합니다.
5축 올터레인 크레인 / TECHNICAL GUIDE
100톤 크레인
제원표
LIEBHERR LTM 1100-5.3
62m 메인 붐과 가변 웨이트 반경을 갖춘 립헬 5축 100톤급입니다.
제조사 모델 기준 · 실제 투입 장비는 상담 시 확인
LIEBHERR / LTM 1100-5.3제조사 공개 자료
01 / KEY SPECIFICATIONS
LTM 1100-5.3 주요 제원
| 최대 정격하중 | 100t × 반경 3m / 조건별반경 3m의 지정 구성·방향 조건 확인 |
|---|---|
| 메인붐 최대 | 62m메인 붐 기준 |
| 최대 인양 높이 | 76m / 지브 구성지브 구성 포함 |
| 최대 작업 반경 | 64m / 지브 구성지브 구성 포함 |
| 차축 | 5축제조사 공식 모델 구성 |
| 차폭 | 2.55m / 타이어 구성별타이어별 치수 주기 확인 |
| 총 카운터웨이트 | 22.5t운반·작업 시 실제 장착 구성 확인 |
| 웨이트 반경 | 3.99m / 5.09m선택 반경에 해당하는 하중표 적용 |
공식 자료 확인일: 2026-09-25. 단위와 적용 구성은 제조사 원문을 우선합니다.
안전한 장비 선정은 정격하중표와 현장 검토가 함께 필요합니다.
공식 하중표의 웨이트·지지대·붐·작업 방향 조건 및 별표 주기를 확인해야 합니다.
최대 높이·최대 반경·최대 정격은 동시에 가능한 하나의 작업 조건이 아닙니다.
타이어와 운반 구성에 따른 치수를 실제 배차 차량과 대조해야 합니다.
공식 모델 소개이며 직접 보유·항상 배차 가능 장비라는 의미가 아닙니다.
02 / DRAWINGS & WORKING RANGE
도면으로 확인하는 설치 조건
이미지를 누르면 원본으로 확대됩니다. 표의 작은 숫자는 PDF 원문에서도 확인하세요.

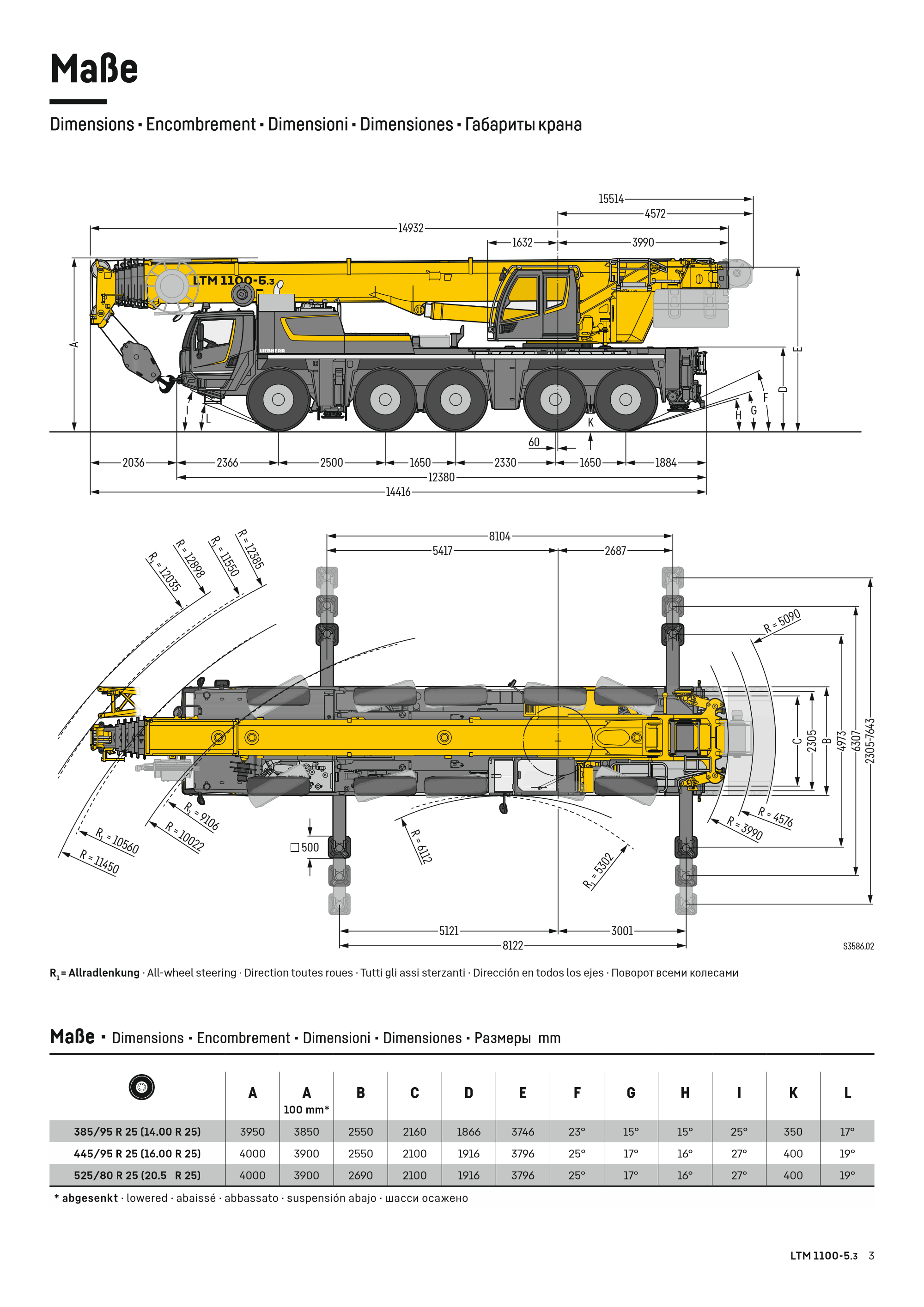

01 · LTM 1100-5.3 차체·지지대·타이어별 치수원본 확대 ↗
출처: LIEBHERR 공식 자료 ↗

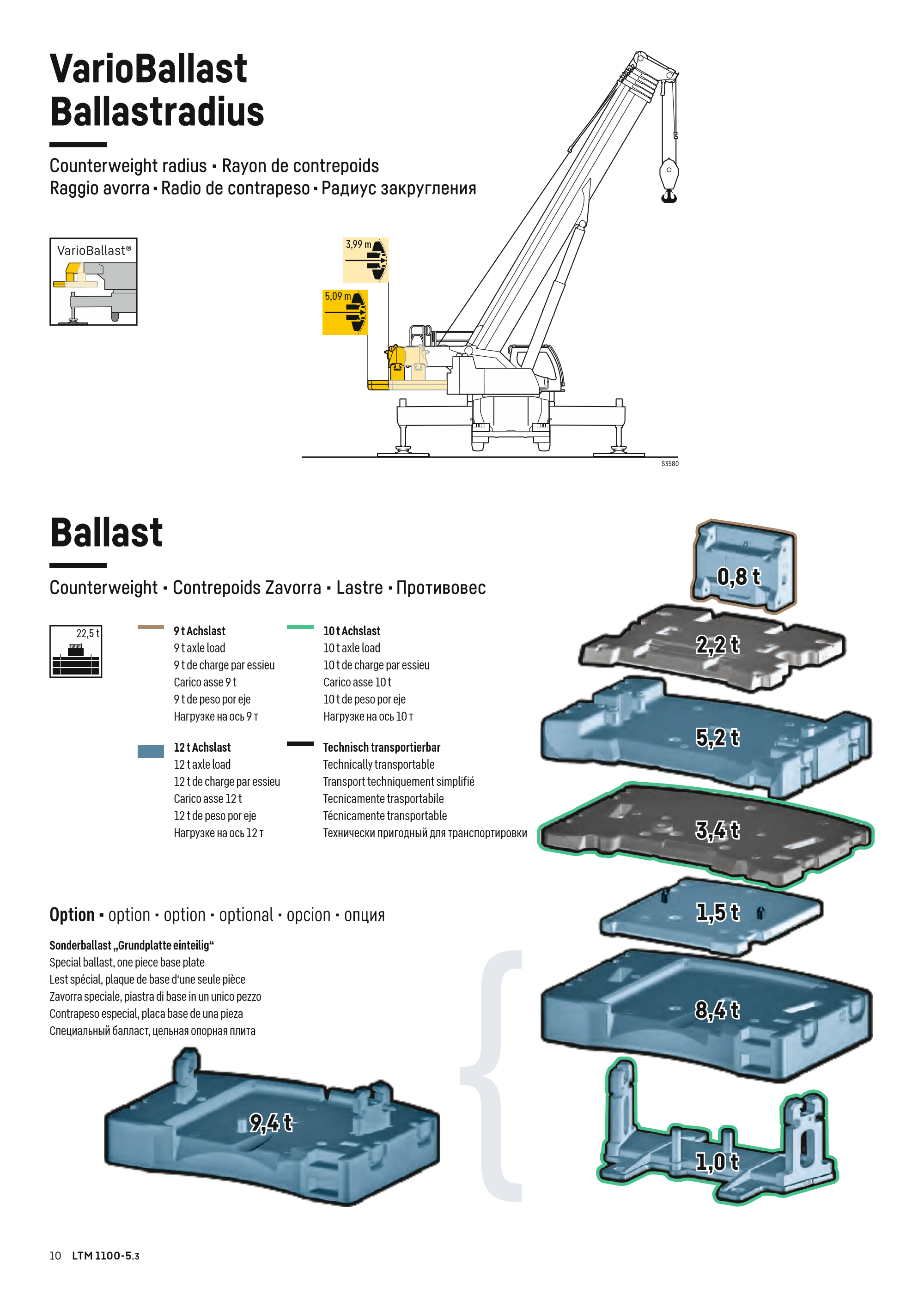

02 · LTM 1100-5.3 웨이트 구성과 VarioBallast 반경원본 확대 ↗
출처: LIEBHERR 공식 자료 ↗

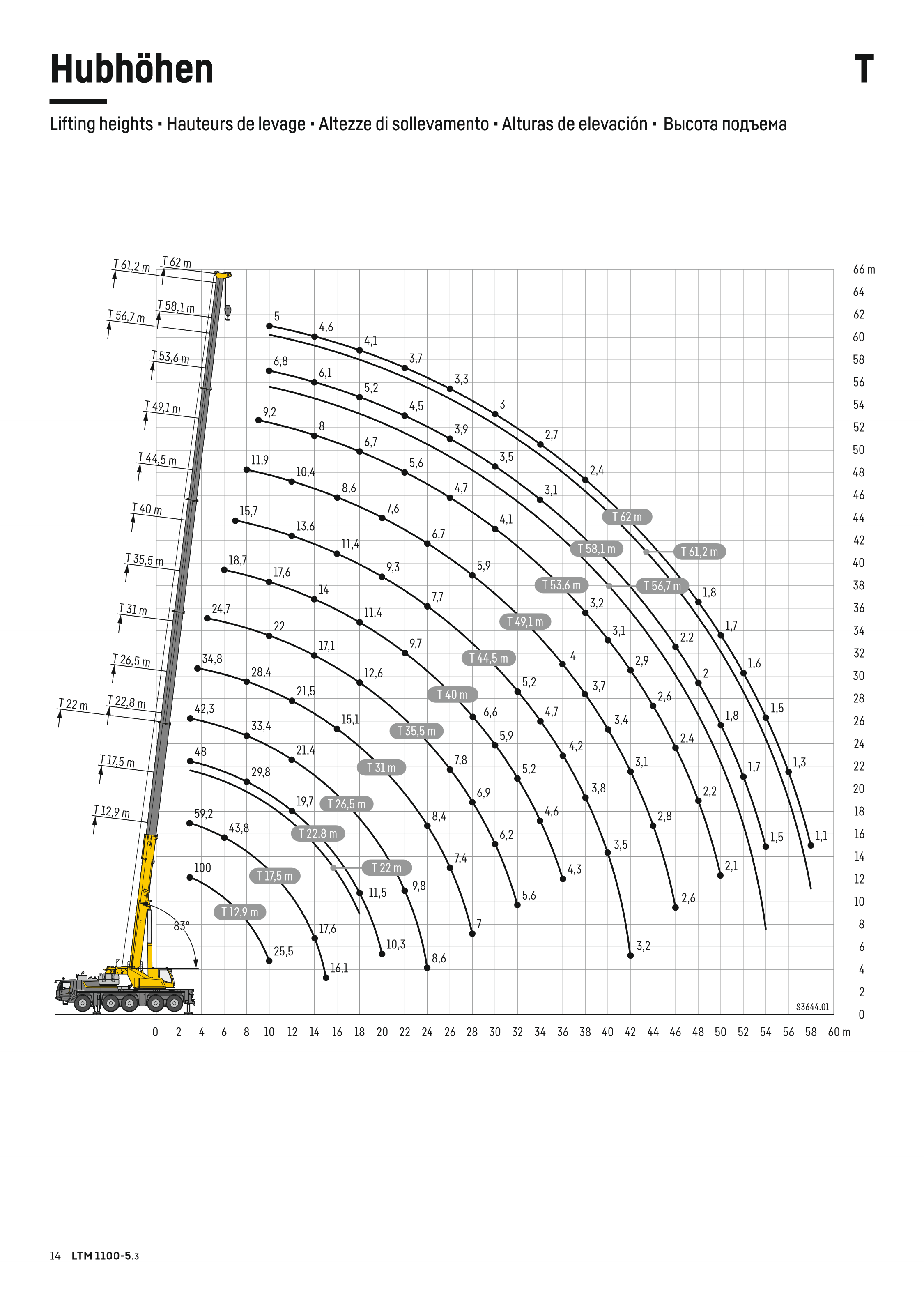

03 · LTM 1100-5.3 메인붐 작업범위도원본 확대 ↗
출처: LIEBHERR 공식 자료 ↗

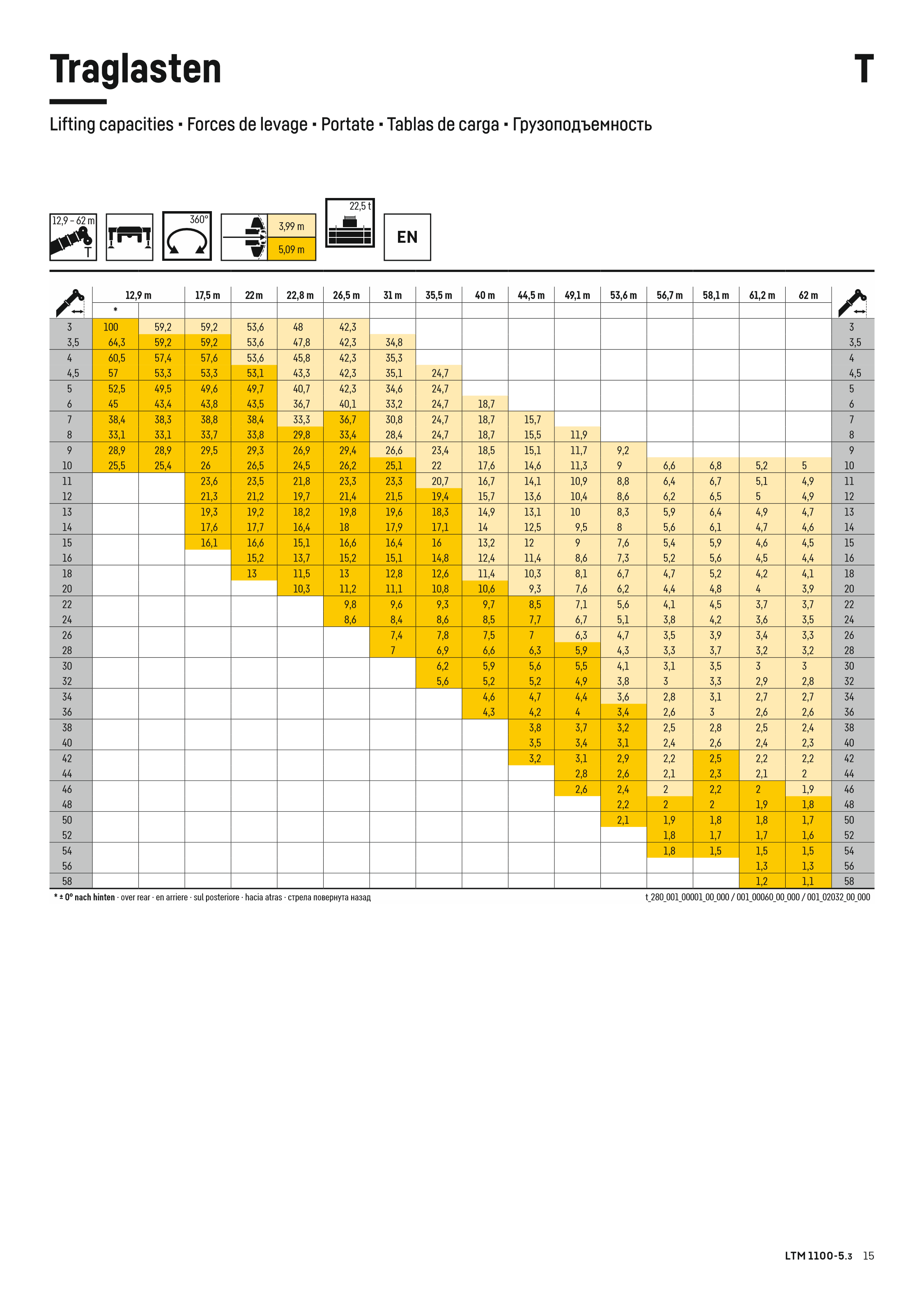

04 · LTM 1100-5.3 웨이트 22.5톤 메인붐 하중표원본 확대 ↗
출처: LIEBHERR 공식 자료 ↗
03 / FIELD PLANNING
현장에서는 이렇게 확인합니다.
VarioBallast는 후방 공간과 연결됩니다
공식 자료의 웨이트 반경은 3.99m와 5.09m이며 총 카운터웨이트는 22.5t입니다. 후방 공간이 제한된 현장에서는 실제 웨이트 반경과 선회 여유를 함께 확인합니다.
반경을 바꾸면 적용 성능도 달라질 수 있습니다. 공간에 들어간다는 이유만으로 다른 웨이트 구성의 하중표를 적용하면 안 됩니다.
62m 붐과 최대 도달 수치를 구분합니다
메인 붐 최대 길이는 62m입니다. 제품 소개의 최대 인양 높이 76m와 최대 작업반경 64m는 지브 구성을 포함한 별도의 도달 지표입니다.
세 수치가 한 작업 조건에서 동시에 성립하는 것은 아닙니다. 필요한 반경과 높이로 구성을 정한 뒤 해당 구성의 하중표를 확인해야 합니다.
100톤 표기는 조건표의 시작점입니다
100t 최대 정격은 반경 3m의 지정 조건입니다. 첨부 메인 붐 하중표는 22.5t 웨이트 조건이며 별표 등 작업 방향의 제한 주기를 함께 읽어야 합니다.
지지대 전개 상태와 웨이트 반경이 확정되지 않은 단계에서는 허용 인양 중량을 단정하지 않습니다. 실제 장비의 성능표와 현장 검토 결과를 기준으로 계획합니다.
04 / ORIGINAL DOCUMENTS
제조사 공식 PDF
저장한 자료와 실제 장비의 모델·사양·개정판이 일치하는지 확인하세요. 아래 출처 링크에서 제조사 최신 자료도 비교할 수 있습니다.
05 / QUESTIONS
상담 전 자주 묻는 질문
100톤이면 62m 붐에서도 100톤을 들 수 있나요?
아닙니다. 최대 정격과 최대 붐 길이는 다른 조건의 값입니다. 붐 길이·반경·웨이트·지지대 및 작업 방향에 맞는 하중표가 필요합니다.
VarioBallast 반경을 줄이면 성능도 그대로인가요?
같다고 가정하면 안 됩니다. 선택한 웨이트 반경과 중량에 해당하는 성능을 확인하고 후방 선회 공간도 검토해야 합니다.
LTM 1100-5.2 자료를 대신 써도 되나요?
이 페이지는 LTM 1100-5.3용입니다. 세대가 다른 모델에는 해당 모델과 구성에 맞는 제조사 자료를 사용해야 합니다.
