25톤급을 고를 때 먼저 보는 거리
25t은 반경 3.5m의 지정 조건에서 정한 최대 정격입니다. 도로에 장비를 세우고 건물 안쪽으로 자재를 옮기는 작업은 착지점까지의 거리가 길어질 수 있습니다.
붐 길이를 정하기 전에 인양 시작점과 착지점을 모두 표시해 보세요. 이동 경로 중 가장 불리한 반경과 방향을 기준으로 성능을 확인해야 합니다.
러프터 크레인 / TECHNICAL GUIDE
25톤 크레인
제원표
TADANO GR-250N-5 / CREVO250 G5
30.5m 메인 붐과 최대 13m 지브 구성을 갖춘 CREVO250 G5입니다.
제조사 모델 기준 · 실제 투입 장비는 상담 시 확인
TADANO / GR-250N-5 / CREVO250 G5제조사 공개 자료
01 / KEY SPECIFICATIONS
GR-250N-5 / CREVO250 G5 주요 제원
| 최대 정격총하중 | 25t × 3.5m9.35m 붐·8줄 걸이 조건 |
|---|---|
| 메인 붐 | 9.35~30.5m / 4단해당 붐 길이와 반경의 하중표 확인 |
| 풀오토 지브 | 8.2~13.0m지브 구성에 해당하는 성능표 적용 |
| 붐 최대 지상양정 | 31.3m최대 정격 인양 조건과 다름 |
| 지브 최대 지상양정 | 44.2m지브 구성의 도달 높이 |
| 주행 길이 | 11,530mm공식 도면의 주행 상태 |
| 주행 폭 | 2,620mm설치 점유 폭과 다름 |
| 주행 높이 | 3,475mm실제 차량 옵션과 대조 |
| 차량 총중량 | 25,495kg제조사 제품 소개의 사양값 |
| 최대 아웃트리거 폭 | 6.6m받침판 외측 치수와 구분 |
공식 자료 확인일: 2026-09-25. 단위와 적용 구성은 제조사 원문을 우선합니다.
안전한 장비 선정은 정격하중표와 현장 검토가 함께 필요합니다.
25t × 3.5m는 9.35m 붐·8줄 걸이의 최대 정격 조건입니다.
X형·H형 지지대와 실제 옵션 사양에 맞는 도면·성능표를 사용해야 합니다.
후크·슬링 등 인양용구의 취급은 공식 성능표의 주기를 따릅니다.
소개 모델의 직접 보유 또는 동일 모델 배차를 보장하지 않습니다.
02 / DRAWINGS & WORKING RANGE
도면으로 확인하는 설치 조건
이미지를 누르면 원본으로 확대됩니다. 표의 작은 숫자는 PDF 원문에서도 확인하세요.

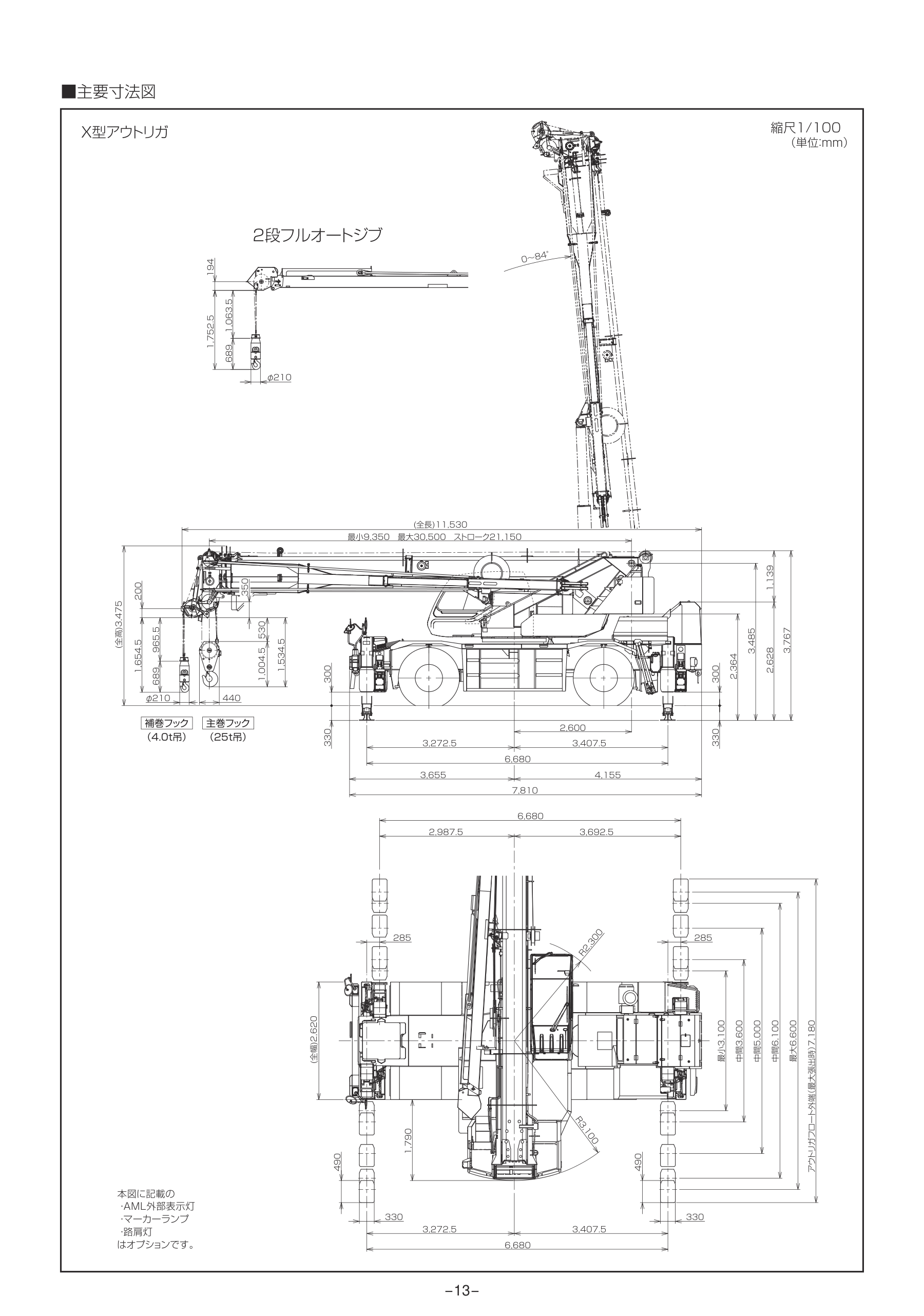

01 · GR-250N-5 X형 아웃트리거 주요 치수도원본 확대 ↗
출처: TADANO 공식 자료 ↗

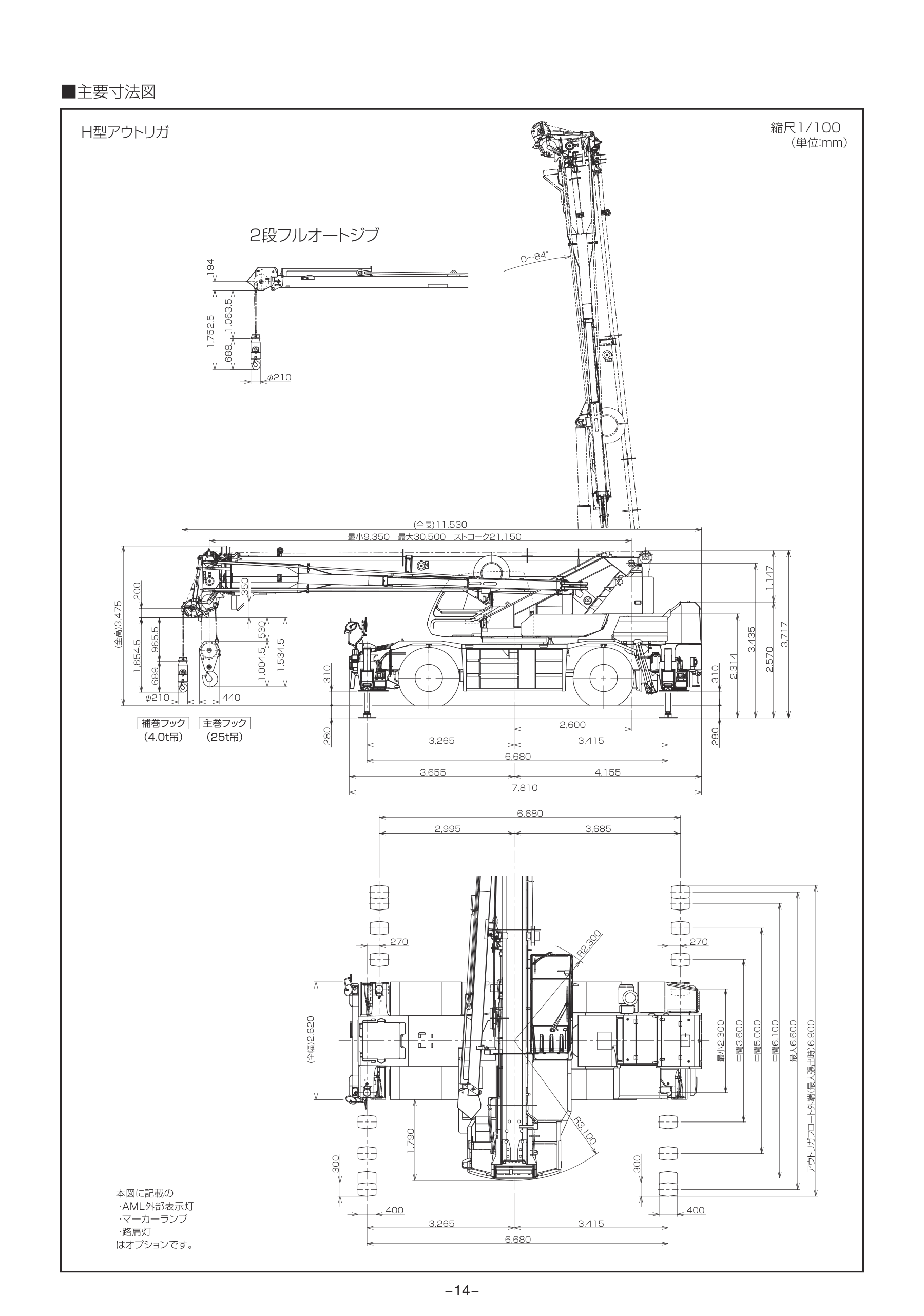

02 · GR-250N-5 H형 아웃트리거 주요 치수도원본 확대 ↗
출처: TADANO 공식 자료 ↗

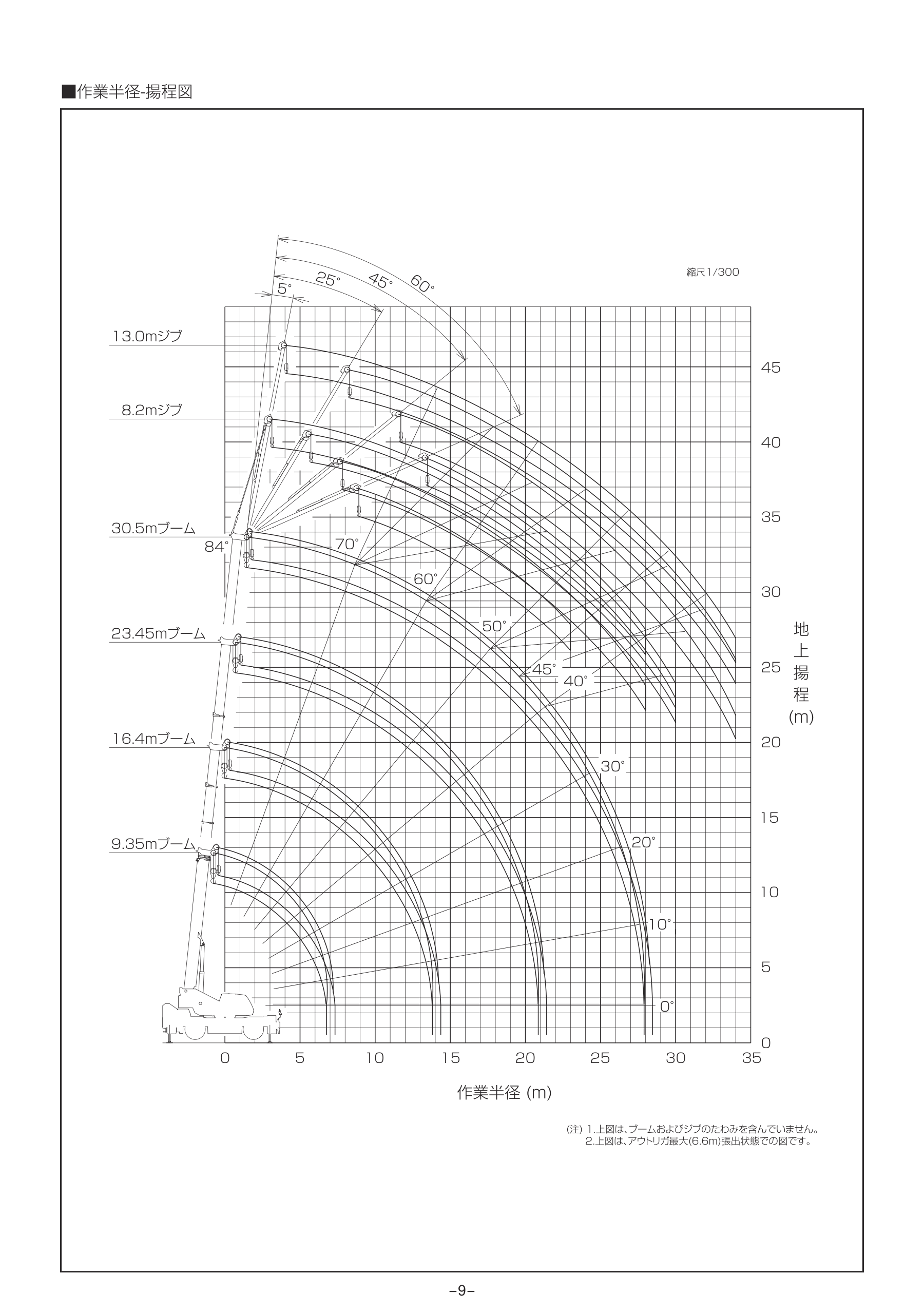

03 · GR-250N-5 최대 아웃트리거 조건 작업반경 양정도원본 확대 ↗
출처: TADANO 공식 자료 ↗

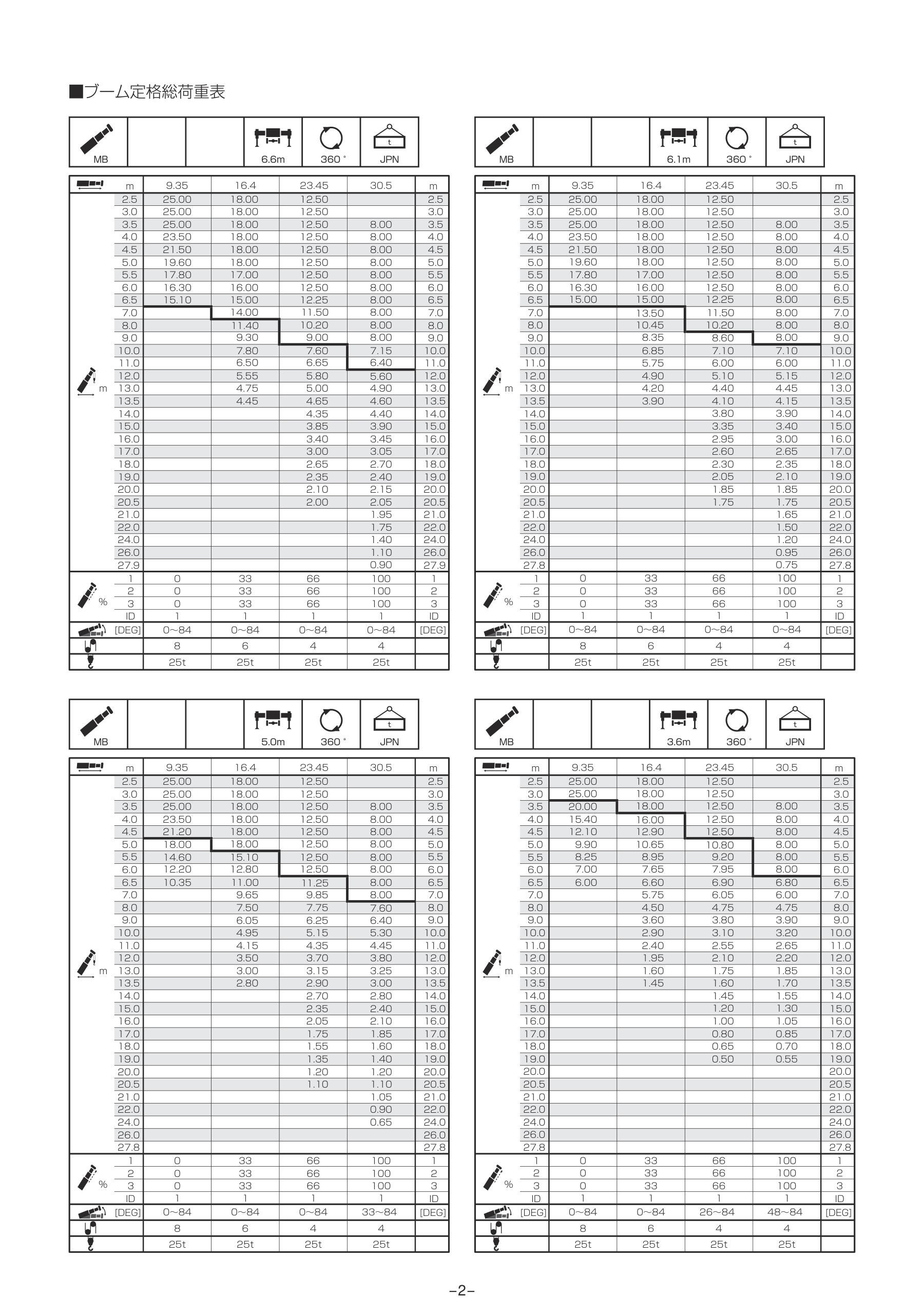

04 · GR-250N-5 붐 정격총하중표 원문과 조건원본 확대 ↗
출처: TADANO 공식 자료 ↗
03 / FIELD PLANNING
현장에서는 이렇게 확인합니다.
X형과 H형 설치 도면을 비교합니다
두 도면은 같은 장비 계열이라도 지지대 형식에 따라 설치 형상이 달라진다는 점을 보여 줍니다. 최대 전개 6.6m라는 숫자만으로 현장 점유 폭을 확정하지 않습니다.
받침판 외측, 차량 앞뒤 여유, 작업 구역 통제 공간도 도면과 함께 살펴야 합니다. 벽이나 보행 통로가 가까우면 실제 배치 스케치를 준비하는 편이 좋습니다.
지브 높이와 붐 하중표는 다릅니다
메인 붐은 9.35~30.5m이며 풀오토 지브 구성은 8.2~13.0m입니다. 최대 지상양정은 붐 31.3m, 지브 구성 44.2m로 안내됩니다.
지브 사용 시에는 메인 붐 표의 값을 그대로 읽지 않습니다. 지브 길이, 각도, 주기 사항까지 해당 페이지의 조건과 맞춰야 합니다.
창호·철골 계획에 필요한 자료
긴 창호 프레임과 철골은 무게뿐 아니라 부재 길이, 무게중심, 인양점이 작업 계획에 영향을 줍니다. 건물 높이만 전달하는 대신 도면이나 자재 명세를 함께 준비하면 좋습니다.
차량 진입은 11,530mm의 길이와 2,620mm의 폭을 참고하되 현장 회전 공간을 따로 확인합니다. 모든 수치는 현장 실측과 배차 차량의 사양 확인을 대체하지 않습니다.
04 / ORIGINAL DOCUMENTS
제조사 공식 PDF
저장한 자료와 실제 장비의 모델·사양·개정판이 일치하는지 확인하세요. 아래 출처 링크에서 제조사 최신 자료도 비교할 수 있습니다.
05 / QUESTIONS
상담 전 자주 묻는 질문
6.6m만 비어 있으면 지지대를 펼칠 수 있나요?
최대 전개 수치는 지지대 성능 조건의 기준입니다. 실제 받침판 외측과 장애물 여유, 지반, 통제 공간은 형식별 도면으로 추가 확인해야 합니다.
지브를 장착하면 같은 중량을 더 멀리 들 수 있나요?
그렇게 단정할 수 없습니다. 지브는 도달 범위를 바꾸지만 허용 하중도 달라지므로 지브 전용 조건표를 확인해야 합니다.
25톤 장비의 사진은 실제 배차 차량인가요?
이 페이지 사진과 도면은 제조사의 GR-250N-5 모델 설명 자료입니다. 실제 배차 장비의 제조사·형식·옵션은 상담 과정에서 별도로 확인합니다.
