카고크레인 / 5~7톤 탑재급 / TECHNICAL GUIDE
DY(동양) SS1416
5톤급 카고크레인을 검토할 때 참고할 수 있는 DY SS1416의 공식 제원입니다. 여기서 5톤은 차량 등급을 구분하는 표현이며, 모든 거리에서 5톤을 인양한다는 뜻이 아닙니다.
제조사 모델 기준 · 실제 투입 장비는 상담 시 확인
01 / KEY SPECIFICATIONS
| 공식 모델명 | DY SS1416공식 카탈로그 4~5쪽. SS1406·SS1926과 구분하여 SS1416 열만 적용. |
|---|---|
| 제조사 분류 | 5~7톤 중형 크레인 시리즈카탈로그 4쪽의 시리즈 분류. 개별 탑재 차량의 승인 사양·적재량은 별도 확인. |
| 최대 인양 모멘트 | 14 t·m공식 표의 항목명은 최대 인양 능력이며 단위는 ton·m. 14톤 인양능력이라는 뜻이 아님. |
| 최대 작업높이 | 17.3 m카탈로그 표기값. 건물 층수 또는 해당 높이에서의 허용 하중을 뜻하지 않음. |
| 최대 작업반경 | 15.5 m카탈로그 표기값. 붐 길이·작업높이와 서로 다른 항목. |
| 붐 형식 / 단수 | 육각 붐 / 6단SS1416 공식 제원 열 확인. |
| 선회각도 | 360° 연속선회 범위 표기이며 모든 선회 방향에서 같은 하중을 허용한다는 의미가 아님. |
| 선회속도 | 2.0 rpm카탈로그 기본 사양값. 실제 작업 속도는 작업계획과 안전조건에 따름. |
| 와이어로프 | 지름 10 mm × 길이 90 m공식 표 Φ10×90m. 로프 길이를 붐 길이로 해석하지 않음. |
| 오일 탱크 용량 | 90 L카탈로그 SS1416 열 기준. |
| 카탈로그 인양하중 / 거리 | 7,000kg / 2.0m · 3,800kg / 3.5m · 2,100kg / 5.9m제조사 요약표의 수치 전사. 아웃트리거·선회영역·차대 등 상세 조건이 이 표에 모두 제시되지 않아 실제 작업 허용치로 사용하지 않음. |
| 카탈로그 인양하중 / 거리 | 1,250kg / 8.6m · 950kg / 10.7m · 750kg / 13.1m · 600kg / 15.5m제조사 요약표의 수치 전사. 임의 보간하거나 탑재 차량의 정격하중표 대신 사용하지 않음. |
공식 자료 확인일: 2026-09-25. 단위와 적용 구성은 제조사 원문을 우선합니다.
5톤은 차량급을 구분하는 표현입니다. 모든 작업반경에서 5톤을 인양할 수 있다는 뜻은 아닙니다.
실제 인양은 차량별 정격하중표와 아웃트리거·차대·선회영역 등 작업조건을 확인해야 합니다.
2020년 명칭의 제조사 카탈로그를 기준으로 정리했으며, 최신 출시 모델을 의미하지 않습니다.
사진은 모델 설명용입니다. 실제 배차 차량의 모델·사양과 협력배차 여부는 상담 시 확인합니다.

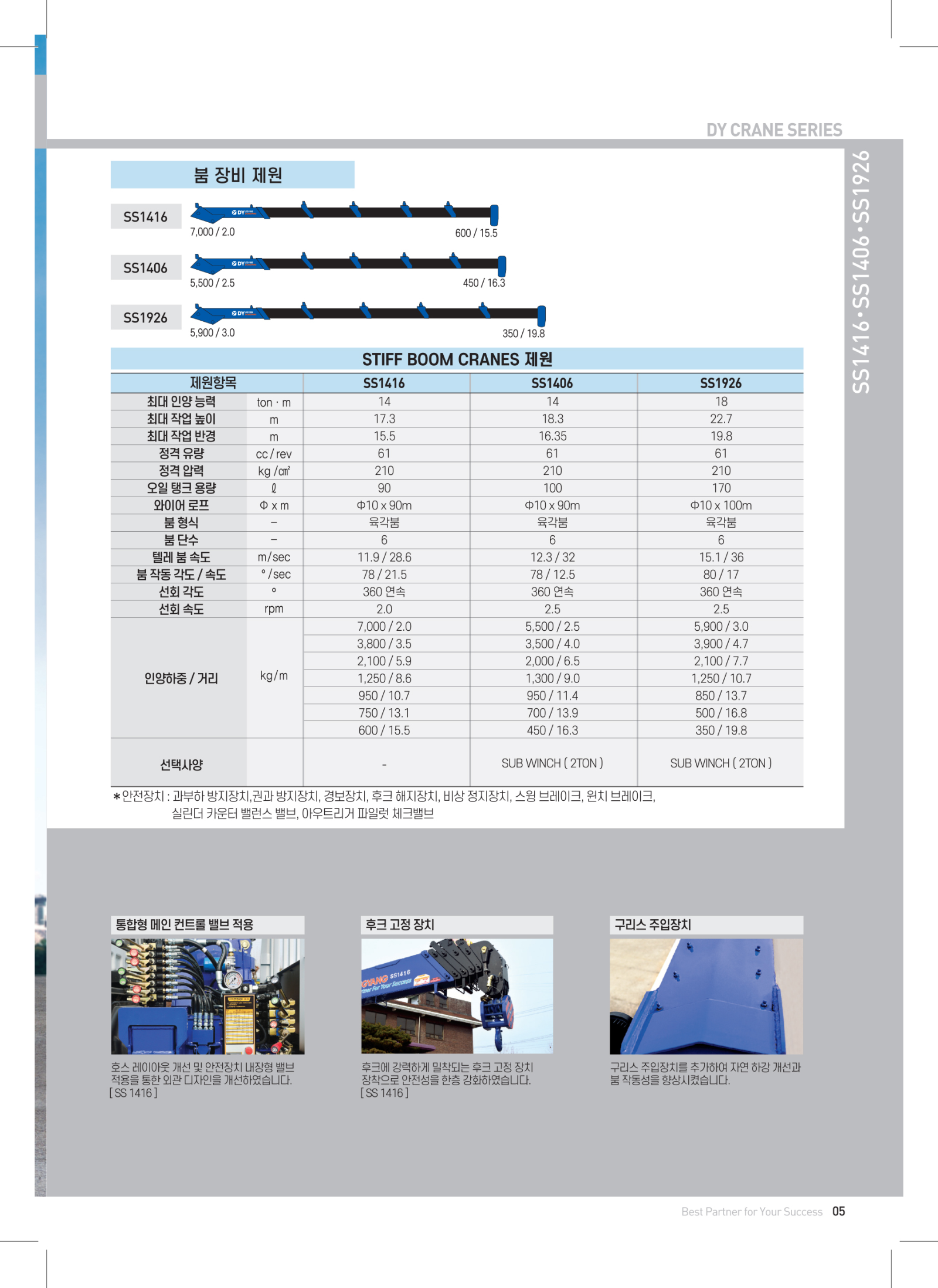

02 / DRAWINGS & WORKING RANGE
이미지를 누르면 원본으로 확대됩니다. 표의 작은 숫자는 PDF 원문에서도 확인하세요.
03 / FIELD PLANNING
카고크레인은 화물차에 크레인 장치를 탑재하는 구성입니다. 상담에서 사용하는 5톤급이라는 표현만으로 인양 가능한 자재 중량을 결정할 수 없습니다. 차대와 탑재 장치, 작업거리, 지지조건을 함께 확인해야 합니다.
DY 카탈로그는 SS1416을 SS1406·SS1926과 함께 5~7톤 중형 시리즈로 소개합니다. 이 글은 그중 SS1416 한 모델의 수치를 설명하며, 다른 제조사나 같은 5톤급 차량에 그대로 적용하지 않습니다.
SS1416의 표에는 최대 작업높이 17.3m, 최대 작업반경 15.5m가 각각 적혀 있습니다. 두 숫자는 서로 다른 항목이므로 최대 높이와 최대 반경을 동시에 확보할 수 있다는 의미로 읽으면 안 됩니다.
옥상 실외기나 창호 자재를 검토한다면 높이뿐 아니라 크레인을 세울 위치에서 반입 지점까지의 거리도 필요합니다. 이격거리나 건물 돌출부 때문에 필요한 붐 자세가 달라질 수 있으므로, 현장 치수와 해당 장비의 작업범위 자료를 대조합니다.
공식 제원표의 SS1416 붐 형식은 육각 붐, 단수는 6단입니다. 와이어로프 항목의 10mm×90m는 로프 규격이며 90m 붐을 뜻하지 않습니다. 작업반경 15.5m를 붐 자체 길이로 바꾸어 기재하지도 않습니다.
최대 인양 능력 항목에 쓰인 14의 단위는 ton·m입니다. 따라서 이 수치는 인양 모멘트로 구분해 표시했습니다. 숫자 14만 보고 14톤 장비라고 설명하면 차량 등급과 인양능력이 모두 혼동됩니다.
제조사의 SS1416 요약표에는 2.0m에서 7,000kg, 8.6m에서 1,250kg, 15.5m에서 600kg 등의 조합이 실려 있습니다. 같은 장비라도 거리에 따라 표기 하중이 크게 달라진다는 점을 보여주는 자료입니다.
다만 이 카탈로그 한 장에는 차대, 아웃트리거 인출, 선회 방향 등 상세 사용조건이 모두 들어 있지 않습니다. 실제 배차와 인양 판단에는 탑재 차량에 적용되는 정격하중표 및 제조사 취급설명서를 우선합니다. 중간 거리의 수치를 임의로 계산해 허용 하중으로 안내하지 않습니다.
360° 연속 선회 표시는 선회 범위를 설명합니다. 모든 방향에서 같은 하중을 허용한다는 보증이 아니므로 작업 방향별 제한을 별도로 확인해야 합니다. 장비가 들어올 수 있는 폭만 확보했다고 설치 검토가 끝나는 것도 아닙니다.
탑재 차량의 전체 길이·폭·높이와 아웃트리거 인출 폭은 실제 배차 차량 기준으로 확인합니다. 진입로뿐 아니라 지지대를 펼칠 공간과 작업 중 통제 구간까지 함께 살펴야 합니다.
철근·각파이프처럼 긴 자재는 묶음 상태와 길이를, 실외기·수배전반은 제품 중량과 인양 지점을, 창호·유리는 크기와 전용 인양기구 사용 여부를 함께 알려주면 장비 검토에 도움이 됩니다. 자재명만으로 SS1416 작업 가능 여부를 단정하지 않습니다.
주소, 반입 높이, 자재 중량·크기, 설치 예상 위치, 희망 작업시간을 바탕으로 협력배차를 포함한 장비 구성을 상담할 수 있습니다. 이 제원 소개는 동아크레인이 SS1416을 직접 보유하고 있다는 주장이나 특정 현장의 작업 완료 실적이 아닙니다.
04 / ORIGINAL DOCUMENTS
저장한 자료와 실제 장비의 모델·사양·개정판이 일치하는지 확인하세요. 아래 출처 링크에서 제조사 최신 자료도 비교할 수 있습니다.
05 / QUESTIONS
아닙니다. 5톤급 차량이라는 구분과 크레인의 거리별 인양능력은 다릅니다. 실제 차대·크레인 모델·설치 및 작업조건에 맞는 정격하중표로 확인해야 합니다.
아닙니다. 공식 표에서 17.3m는 최대 작업높이입니다. 최대 작업반경은 15.5m로 별도 표기되어 있으며, 두 항목 모두 붐 자체 길이와 구분해야 합니다.
최신 출시 모델 또는 특정 배차 차량으로 확인한 것은 아닙니다. 현재 DY 공식 사이트에 연결된 2020 명칭의 카탈로그를 설명용으로 사용했습니다. 실제 배차 모델과 사양은 상담 시 확인합니다.
7,000kg/2.0m는 제조사 요약표의 조합입니다. 그 숫자만으로 작업을 확정할 수 없습니다. 탑재 차량 정격하중표와 지지조건, 작업 방향 및 부속 장비 등의 조건을 함께 검토해야 합니다.
