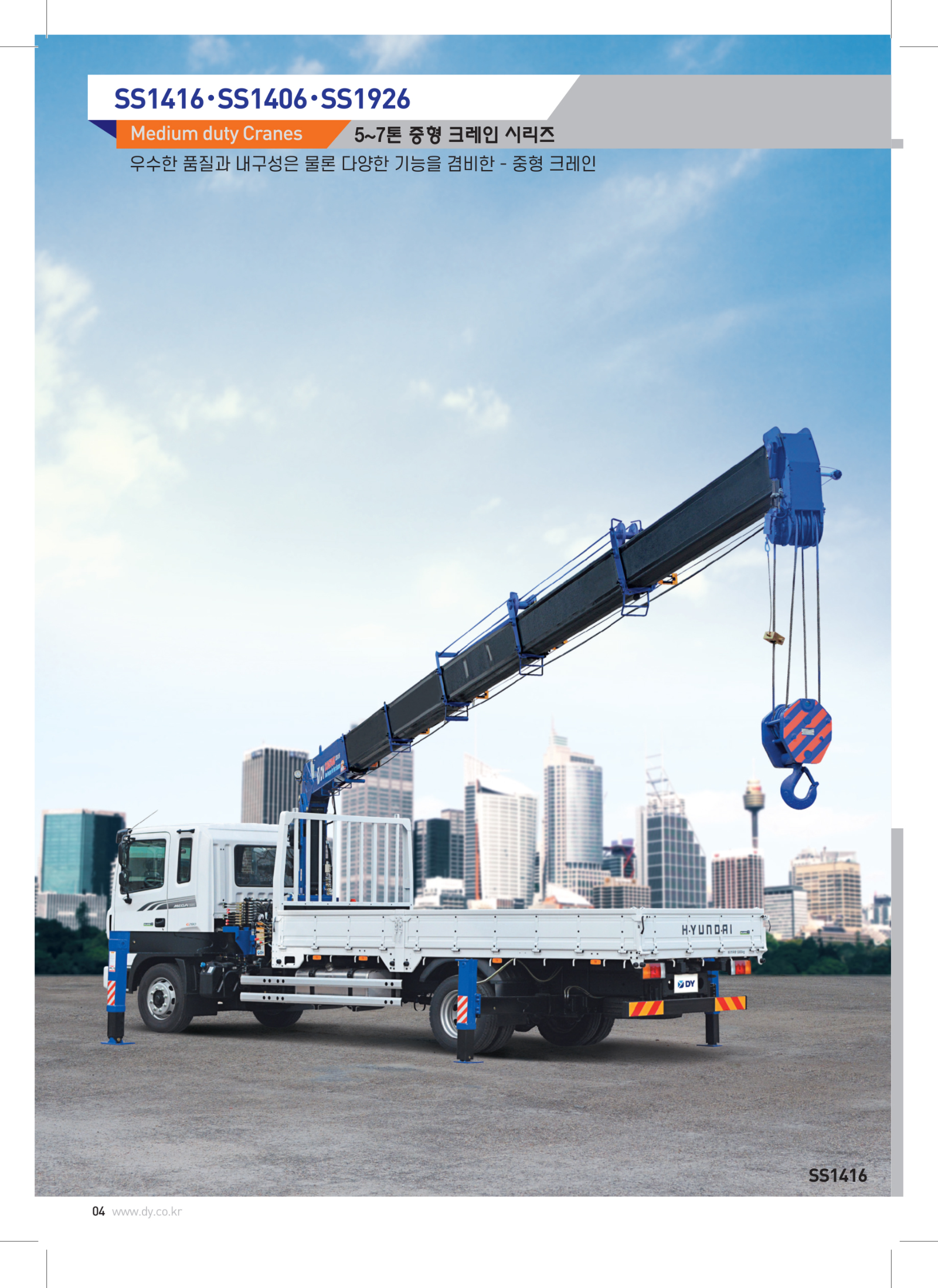

5 TON 차량급카고크레인 / 5~7톤 탑재급
DY(동양)
SS1416
DY SS1416의 공식 제원입니다. 육각 6단 붐, 최대 작업높이 17.3m·작업반경 15.5m를 확인하세요.
- 최대 인양 모멘트
- 14 t·m
- 최대 작업높이
- 17.3 m
- 최대 작업반경
- 15.5 m
CRANE SPECIFICATION LIBRARY
크레인 제원표
숫자부터 정확하게.
5톤 카고부터 100톤 대형크레인까지.
차량 치수, 붐 길이, 작업범위를 확인하고
우리 현장에 필요한 조건을 살펴보세요.
7개 톤수 · 모델별 공식 자료 · PDF 원문 연결
TECHNICAL REFERENCE / 01제조사 카탈로그 · 모델별 자료
FIND YOUR EQUIPMENT
필요한 톤수를 선택하세요.
같은 톤수라도 제조사와 모델이 다르면
차량 크기와 작업 성능도 달라집니다.

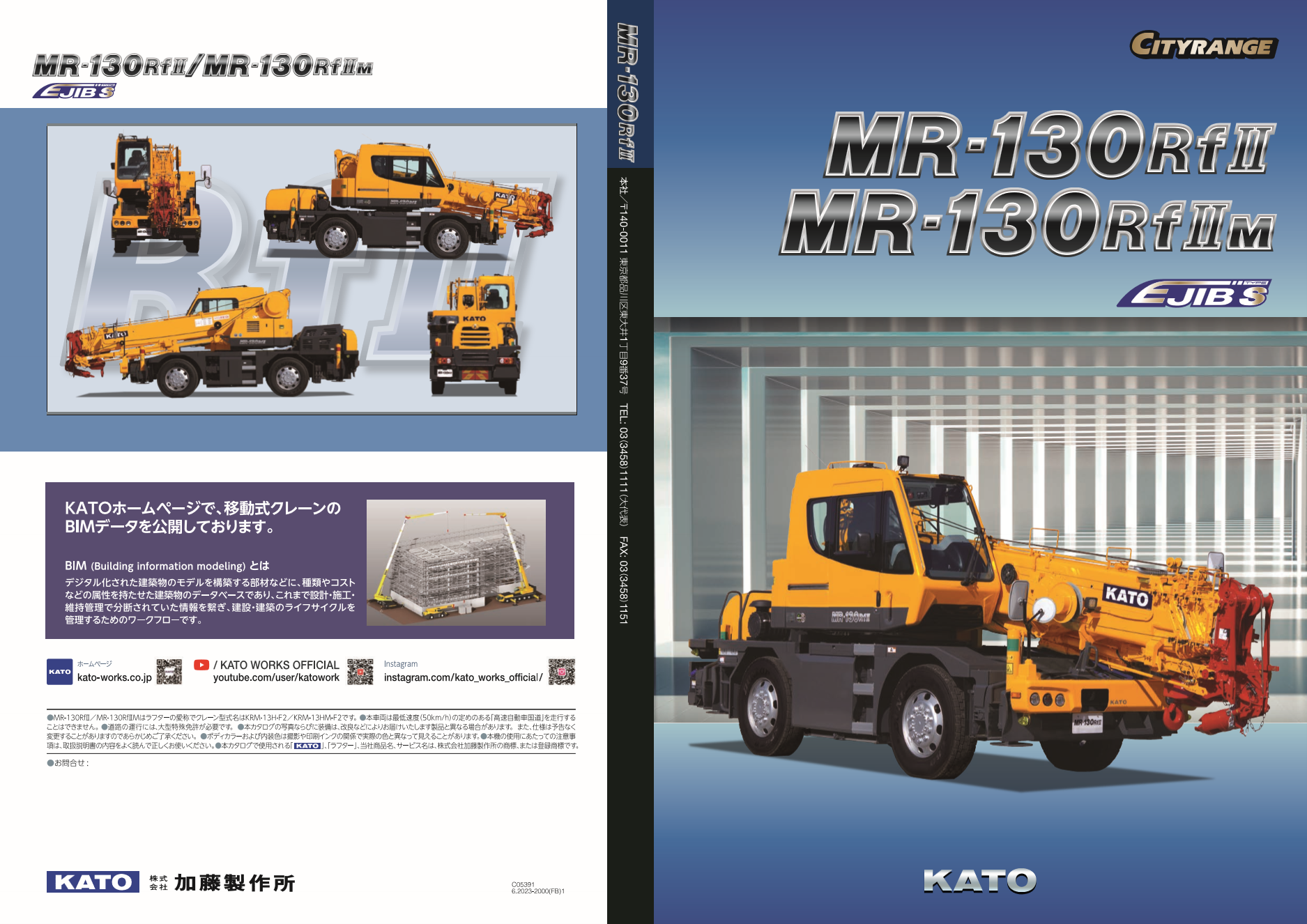

13 TON러프터 크레인
KATO
MR-130RfII
작은 차체와 실제 설치 폭을 구분해 살펴보세요. H형·X형 도면, 작업범위도와 공식 성능표를 함께 제공합니다.
- 최대 정격총하중
- 13t × 1.7m
- 붐 길이
- 5.3~24.0m / 6단
- 주행 폭
- 1,995mm
16 TON러프터 크레인
TADANO
GR-160N-5 / CREVO160 G5
차량 진입과 지지대 설치 공간을 비교하는 16톤급 안내입니다. G5 세대의 도면·작업범위도·공식 PDF를 확인하세요.
- 최대 정격총하중
- 16t × 3.0m
- 주행 폭
- 2,200mm
- 기본 붐 조건
- 6.5m 붐·6줄 걸이

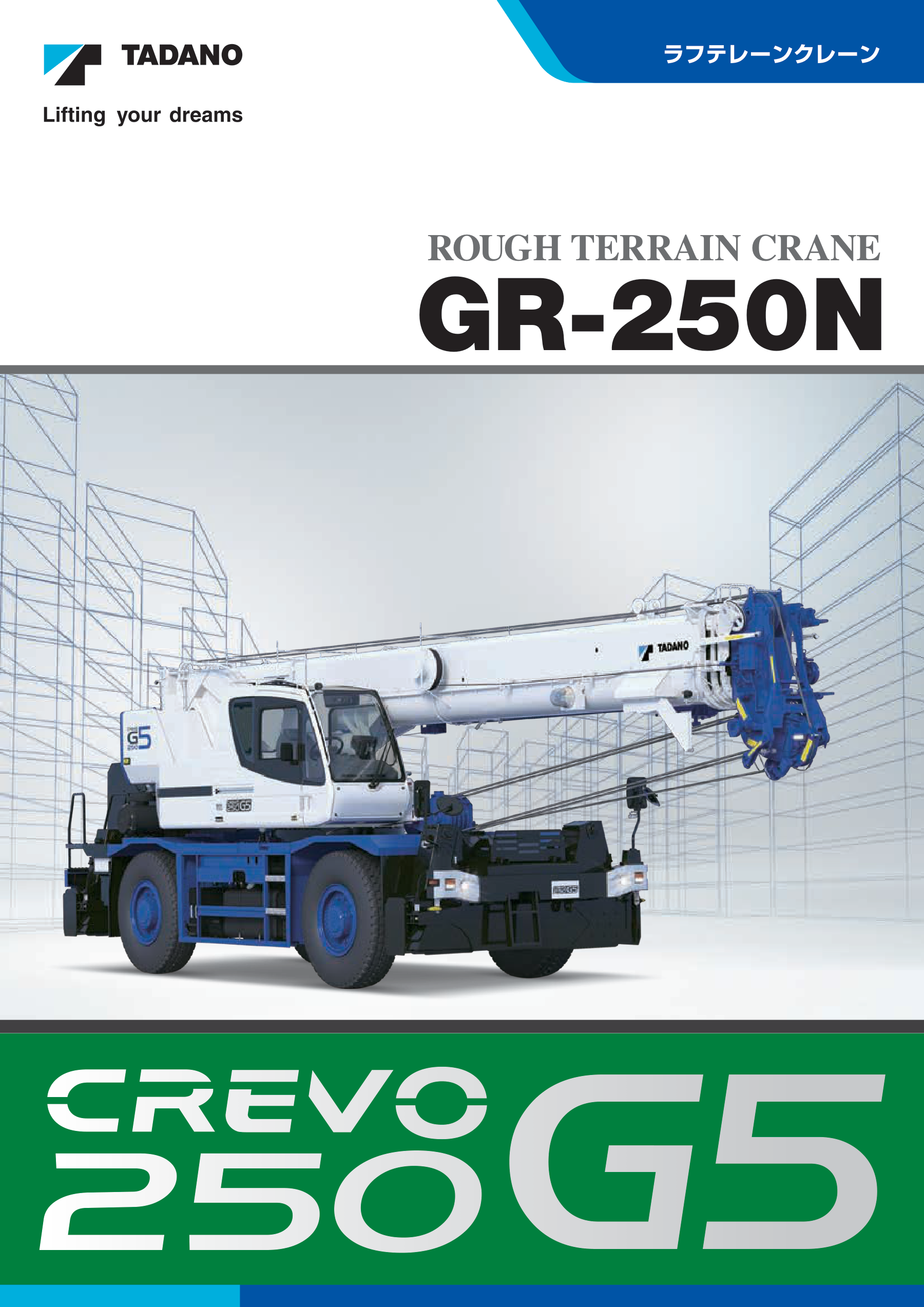

25 TON러프터 크레인
TADANO
GR-250N-5 / CREVO250 G5
실제 작업반경과 지지대 설치 폭을 비교하는 25톤급 안내입니다. H형·X형 도면과 공식 성능표를 함께 제공합니다.
- 최대 정격총하중
- 25t × 3.5m
- 주행 폭
- 2,620mm
- 메인 붐
- 9.35~30.5m / 4단
50 TON러프터 크레인
KATO
SL-500RfIII
40m 붐과 최대 7.6m 지지대 전개를 함께 살펴보세요. 전방 작업용 하중표의 적용 조건도 안내합니다.
- 최대 정격총하중
- 50t × 3.0m
- 붐 길이
- 10.1~40.0m / 5단
- 주행 폭
- 2,750mm

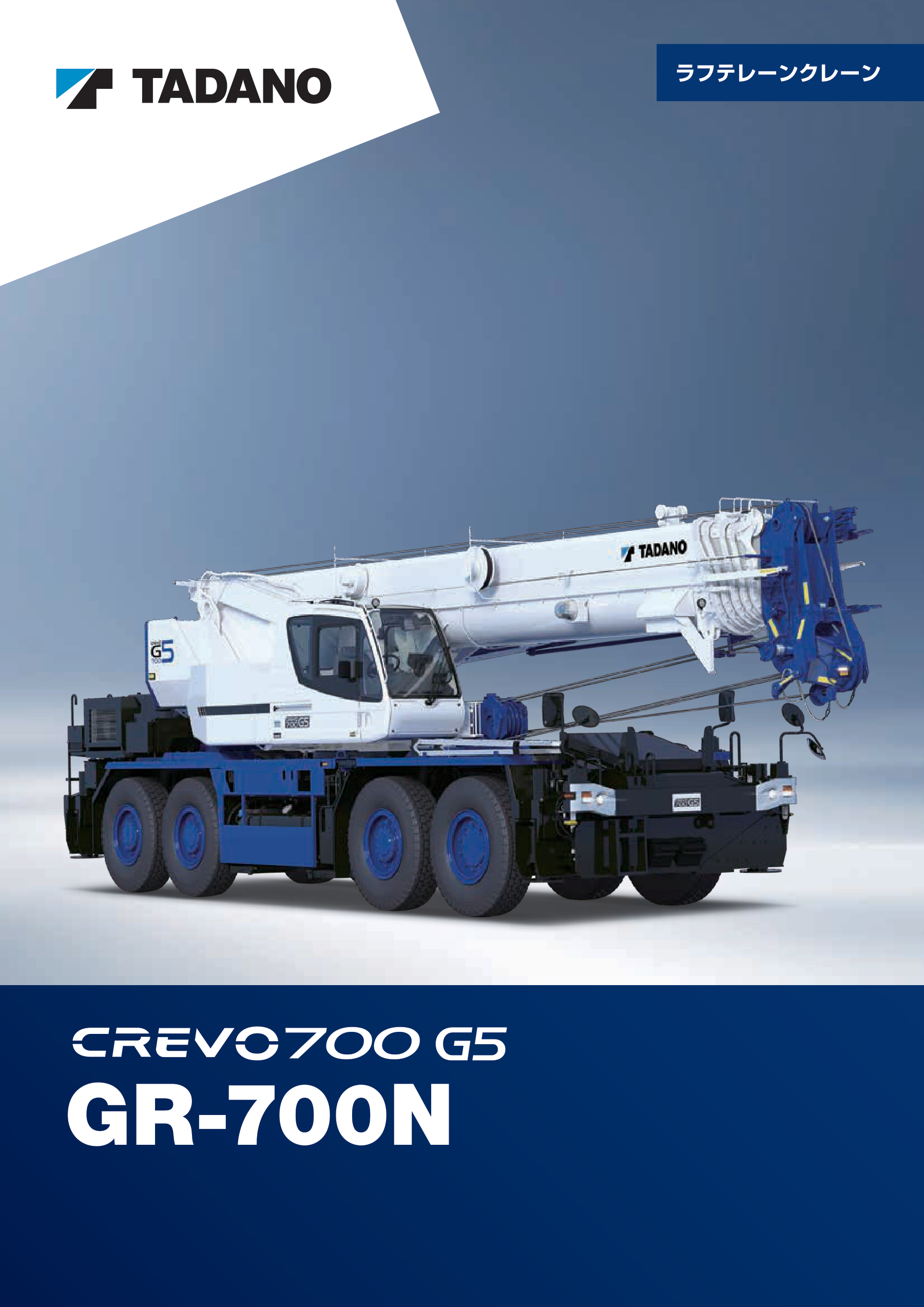

70 TON러프터 크레인
TADANO
GR-700N-3 / CREVO700 G5
표준 성능과 Smart Chart, e-PACK 유무를 구분해 살펴보세요. 구성별 치수와 공식 성능 자료를 제공합니다.
- 최대 정격총하중
- 70t × 2.1m
- 주행 폭
- 2,780mm
- 메인 붐
- 9.8~44.0m / 6단

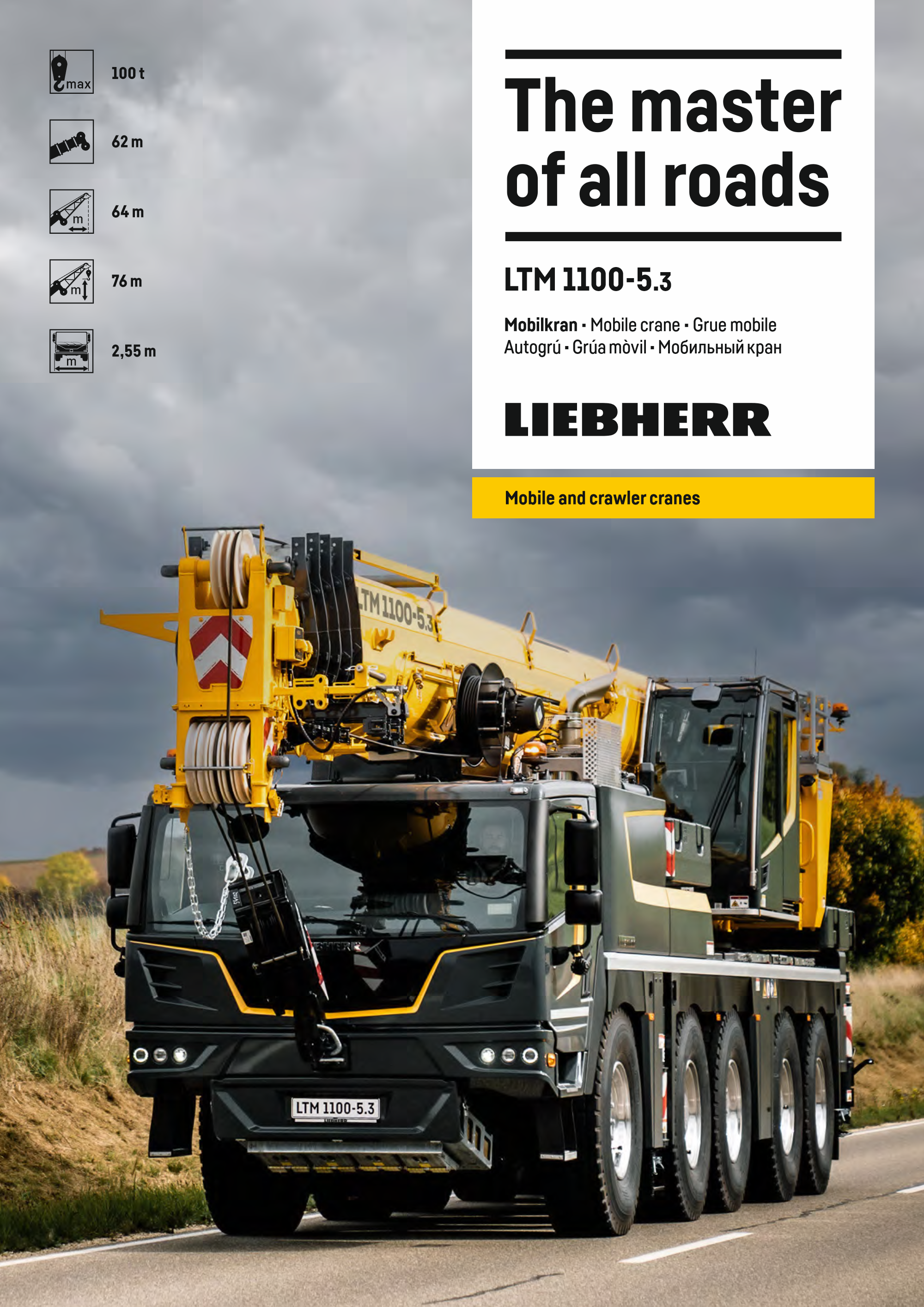

100 TON5축 올터레인 크레인
LIEBHERR
LTM 1100-5.3
붐 길이와 웨이트·지지대 조건을 함께 비교하세요. 치수도, VarioBallast 자료와 공식 하중표를 제공합니다.
- 최대 정격하중
- 100t × 반경 3m / 조건별
- 메인붐 최대
- 62m
- 최대 인양 높이
- 76m / 지브 구성
장비 톤수와 실제 인양 가능 중량은 다릅니다.
5톤 카고는 탑재 차량급을 구분하는 표현이며 모든 반경에서 5톤을 인양한다는 뜻이 아닙니다. 다른 톤수도 해당 모델의 작업반경·붐 구성·아웃트리거 조건에 맞는 정격하중표를 확인해야 합니다.
이 자료실은 모델별 참고 안내입니다. 소개 모델 전체의 보유나 당일 배차를 보장하지 않으며, 실제 투입 모델과 제원은 상담 시 별도로 확인합니다.
BEFORE YOU CHOOSE
제원표, 이 순서로 살펴보세요.
큰 톤수부터 고르기보다
현장의 제약 조건부터 확인합니다.
진입과 설치 공간
차량 길이·폭·높이를 진입로와 비교합니다. 주행 폭과 아웃트리거를 펼친 설치 폭은 다르므로, 회차 공간과 지반 조건도 함께 확인하세요.
거리와 작업 높이
크레인 회전 중심에서 작업물까지의 수평 거리와 착지 높이가 필요합니다. 붐 길이 숫자를 그대로 작업 높이나 작업반경으로 사용하지 않습니다.
구성별 정격하중
실제 투입 모델의 붐·지지대·카운터웨이트·작업 방향에 맞는 표를 확인합니다. 훅과 줄걸이 등 부속 중량의 취급은 제조사 기준에 따릅니다.
